Артикул:
ПрофКиП СКВ-120/140

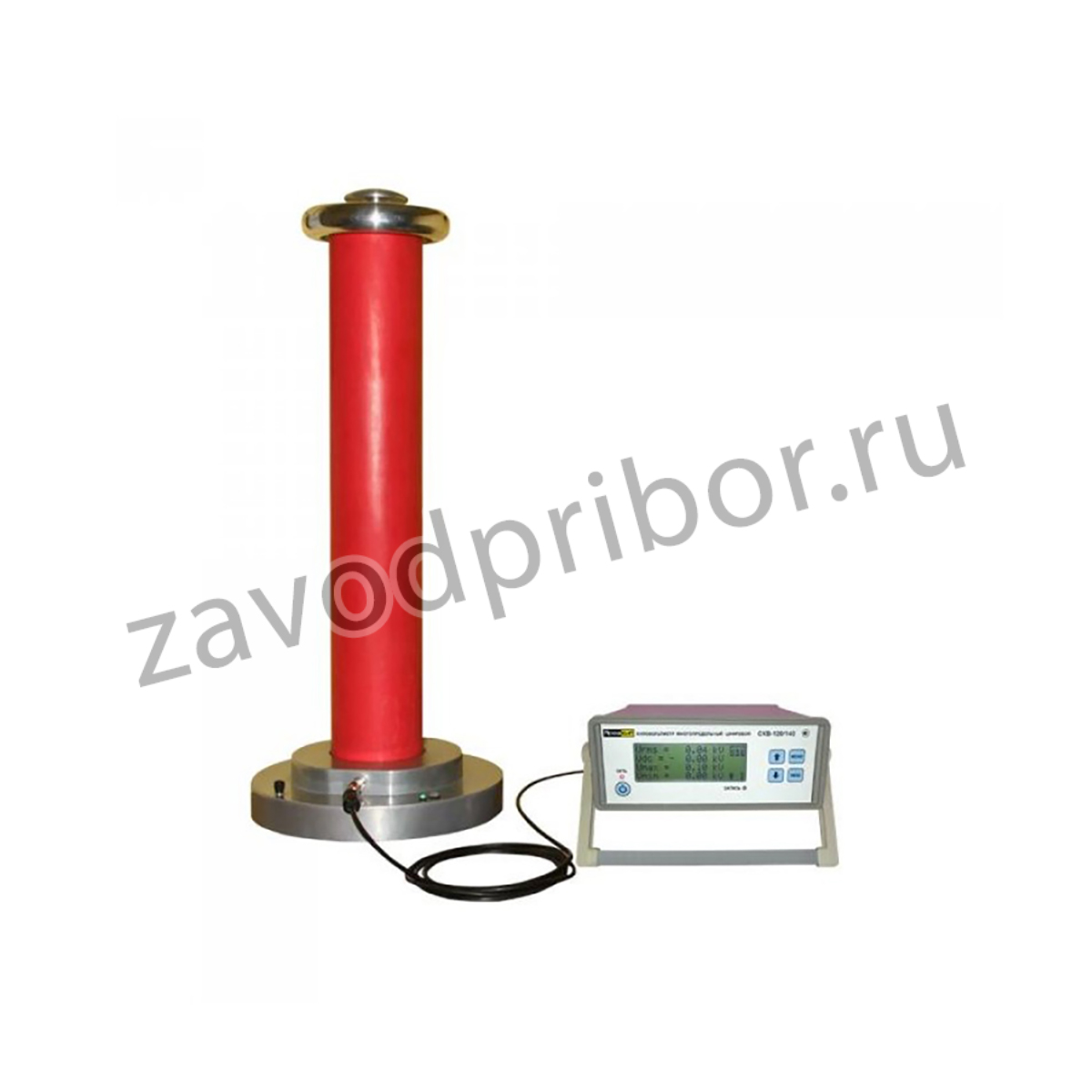

Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока. Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее. Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с. Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая. В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения. Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.Особенности и преимущества киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
▪ Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ ▪ Два предела измерения в одном делителе ▪ Относительная погрешность: в каждой точке диапазона 1.0% ▪ Время установления рабочего режима: не более 5.0 с ▪ Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя ▪ Встроенный USB-интерфейс и специальное ПО с дополнительными возможностямиОсновные технические характеристики киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
| Параметры | Значения |
| Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | 2.000 кВ … 26.000 кВ 26.01 кВ …120.00 кВ |
| Диапазон измерения напряжения постоянного тока | 2.000 кВ … 26.000 кВ 26.01 кВ … 140.00 кВ |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | ±1.0% |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | ±1.0% |
| Входное сопротивление постоянному току | 535 МОм ±10% |
| Время установления рабочего режима | не более 5.0 с |
| Количество диапазонов измерения | 2 |
| Режим переключения диапазонов измерения | автоматический |
| Максимальное время работы | 8 часов с последующим отключением на 1 час |
Рабочие условия применения киловольтметра многопредельного цифрового ПрофКиП СКВ-120
▪ Температура окружающего воздуха: 5°С … 40°С ▪ Относительная влажность воздуха: 30% … 80% ▪ Атмосферное давление: 84 кПа … 106.7 кПаНормативные и технические документы, устанавливающие требования к киловольтметру многопредельному цифровому ПрофКиП СКВ-120/140
▪ ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» ▪ ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования» ▪ ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний» ▪ ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия» ▪ ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»Поверка киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
▪ Поверка осуществляется в соответствии с документом 422120-003-68134858-2014 МП «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 года ▪ Сведения о методиках (методах) измерений приводятся в паспорте 422120-003-68134858-2014 ПСОбщие данные киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
▪ Средний срок службы: не менее 5 лет ▪ Средняя наработка на отказ: не менее 5 000 часов ▪ Питание: 220 В ±22 В, 50 Гц ±0.5 Гц ▪ Максимальная потребляемая мощность: 20 ВА ▪ Габаритные размеры блока индикации: 260х100х260 мм ▪ Габаритные размеры блока делителей ДВМЦ: 300х300х800 мм ▪ Вес блока индикации: 3 кг ▪ Вес блока делителей ДВМЦ: 12 кгКомплект поставки киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
| Наименование | Количество |
| Блок индикации ПК.422120.003.01 | 1 шт. |
| Блок ДВМЦ ПК. 422120.003.02 | 1 шт. |
| Межблочный соединительный кабель ПК. 422120.003.03 | 1 шт. |
| Кабель сетевой | 1 шт. |
| Вставка плавкая 3.15 А АГО.481.304 ТУ | 2 шт. |
| Паспорт 422120-003-68134858-2014 ПС | 1 шт. |
