Кронштейн анкерный CB 600 (3.75кН) НИЛЕД 10800081

Назначение
Изделия данной номенклатурной группы предназначены для удобного, быстрого, надежного и безопасного монтажа линий СИП.

ПОДВЕСНОЙ ПОДДЕРЖИВАЮЩИЙ ЗАЖИМ ТИПА PS 1500+LM-E Назначение
Используется для подвески СИП на промежуточных опорах.

Характеристика
Зажим открывается со стороны кронштейна.

Элементы зажима, контактирующие с несущей нулевой жилой, изготовлены из изоляционного материала во избежание механического повреждения оболочки.

Обеспечивает подвижное соединение.

Возможно применение на угловых опорах ВЛИ при углах до 90°С. При этом необходимо учитывать максимальный радиус изгиба нулевой жилы.

Особенности
Блокировка несущей нулевой жилы производится без инструмента.

Подвижное звено ограниченной прочности LM-E защищает магистральную линию от механических повреждений.

При изменении стрелы провеса СИП-2 подвижное звено LM-E позволяет перемещение зажима PS 1500, значительно уменьшая механическую нагрузку на несущую жилу.

Название	Позиция	Сечение, мм 2	Диаметр, мм	Разрушающая нагрузка, даН	Масса, г	Кол-во в упаковке, шт.
Подвесной зажим	PS 1500+LM-E	16-95	8-16	>1200	170	40

Соответствие нормам: NFC 33 0 40

КОМПЛЕКТ ПРОМЕЖУТОЧНОЙ ПОДВЕСКИ ТИПА ES 1500E Назначение
Используется для подвески СИП-2 на промежуточных опорах и обеспечивает габаритные размеры в пролетах.

Характеристика
Возможно применение на угловых опорах ВЛИ при углах до 90О. При этом необходимо учитывать максимальный радиус изгиба нулевой жилы.

Особенности
Комплект промежуточной подвески разборный, возможна поставка поддерживающего зажима без кронштейна (ES 1500E, PS 1500+LM-E)

Название	Позиция	Сечение, мм 2	Диаметр, мм	Разрушающая нагрузка, даН	Масса, г	Кол-во в упаковке, шт.
Комплект состоит из CS1500E+PS1500+LM-E	ES 1500E	16-95	8-16	>1200	650	20

АНКЕРНЫЙ КРОНШТЕЙН ТИПА СS10.3 Назначение
Обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП.

Монтируется на опоры или по стенам зданий.

Характеристика
Кронштейн представляет собой моноблок из сплава алюминия с высокой механической прочностью.

Обладает высокой устойчивостью к коррозии.

Крепление осуществляется двумя болтами диаметром 14 или 16 мм или при помощи двух полос металлической лентой F207 в один оборот вокруг опоры и двух скреп NC 20.

Особенности
Кронштейны CS 10.3, СА 2000 могут крепиться одним болтом.

Позиция	Предельная нагрузка, даН	Масса, г	Кол-во в упаковке, шт.
CS 10.3	1500	290	40
CА 2000	2000	300	40

КРОНШТЕЙН ТИПА CS 1500E Назначение
Применяется для крепления поддерживающих зажимов.

Характеристика
Корпус кронштейна выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к механическим воздействиям и коррозии.

Наличие стопорного пальца позволяет избежать переворачивания зажима. Крепление производится болтами диаметром 14 или 16 мм или двумя полосками металлической ленты F207 в один оборот вокруг опоры и двумя скрепами NC20.

Особенности
Конфигурация кронштейна обеспечивает удобное перемещение по опоре.

Отверстие в кронштейне позволяет закрепить ролик RT 1 или RT2 для раскатки СИП.

Кронштейн рассчитан на механические усилия, создаваемые при раскатке.

АНКЕРНЫЙ КРОНШТЕЙН ТИПА С A 16 Назначение
Для крепления DN 123 для ответвления СИП от магистрали к вводам.

Характеристика
Кронштейн из алюминиевого сплава с вы сокой устойчивостью к механическим и климатическим воздействиям.

Крепится одной полоской металлической ленты F207 в один оборот вокруг опоры и одной скрепой NC20 или стяжным болтом М8, М10.

Особенности
Кронштейн позволяет выполнить анкерное крепление на опоре или на стене здания, сооружения.

Позиция	Предельная нагрузка, даН	Масса, г	Кол-во в упаковке, шт.
CA 16	220	100	200

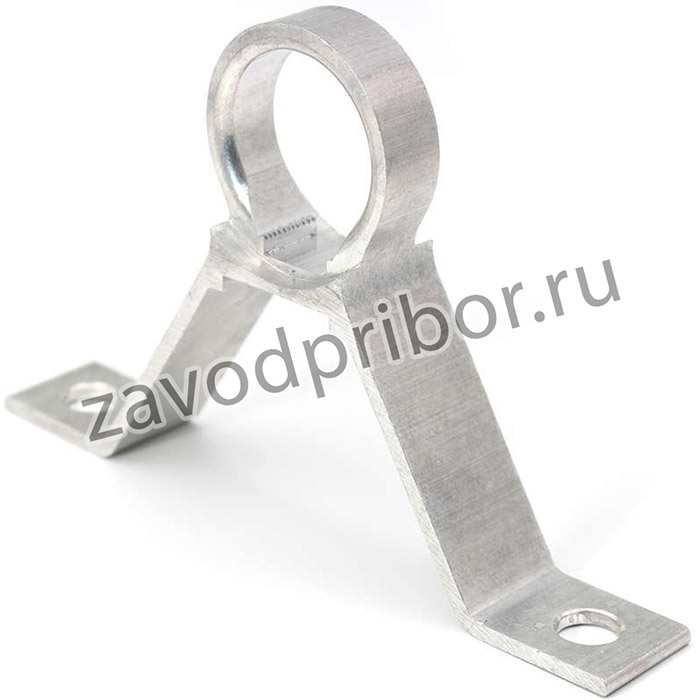

АНКЕРНЫЕ КРОНШТЕЙНЫ ДЛЯ МОНТАЖА СИП ПО СТЕНАМ ЗДАНИЙ ТИПА CT 600, CB 600 Назначение
Для крепления анкерных зажимов.

Характеристика
Выполнены из сплава алюминия с высокой механической прочностью.

Крепление к стене производится через отверстия диаметром 16 мм.

CT 600 обеспечивает крепление одного или двух анкерных зажимов.

CB 600 обеспечивает крепление одного анкерного зажима.

Особенности
Применяется для анкерного крепления СИП от магистрали до стены здания и между зданиями (сооружениями), а также по фасадам зданий.

Наименование	Позиция	Масса, г	Кол-во в упаковке, шт.
Кронштейн для крепления в двух точках	СB 600	280	50
Кронштейн для крепления в трех точках	СT 600	350	25

КРЮК МОНТАЖНЫЙ CF Назначение
Применяется для крепления анкерных или поддерживающих зажимов.

Характеристика
Монтируется на железобетонных, металлических или деревянных опорах, крепление производится двумя полосками металлической ленты F207, F107 в один оборот вокруг опоры и двумя скрепами NC 20.

Крюк выполнен из сплава цинка и алюминия повышенной твердости с высокой устойчивостью к механическим воздействиям и коррозии.

Позиция	Предельная нагрузка, даН	Масса, г	Кол-во в упаковке, шт.
CF 16	1800	610	25

КРЮК МОНТАЖНЫЙ B 16, B 20 Назначение
Применяются для крепления анкерных или поддерживающих зажимов на железобетонных, металлических или деревянных опорах с монтажными отверстиями.

Характеристика
Крюк выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к коррозии.

Позиция	Предельная нагрузка, даН	Диаметр	Длина, мм	Масса, г	Кол-во в упаковке, шт.
B 16	1500	16	240	780	25
B 20	2000	20	240	1300	25

ПОДВИЖНЫЕ ЗАЖИМЫ ТИПА PS Назначение
Используется для подвески СИП без несущей нулевой жилы.

Характеристика
Зажим выполнен из закаленной стали со вставкой из термопластика, предохраняющей жгут проводов от механических повреждений.

Металлические части зажима защищены от коррозии: PS 216/25 - оцинковкой, PS 425/50, PS 470/95 и PS 495/120 - цинко-кобальтовым покрытием.

Позиция	Сечение, мм 2	Диаметр, мм		Масса, г	Кол-во в упаковке, шт.
		Мин.	Макс.
PS216/25	2х16-3х35-4х25	16	20	200	50
PS 425/50	4х35-4х50-4х70	25	32	240	50
PS 470/95	4х50-4х70-4х95	32	36	290	50
PS 495/120	4х95-4х120	36	40	320	50

ЗАЖИМ ДЛЯ ВРЕМЕННОГО ЗАЗЕМЛЕНИЯ PC 481 Назначение
Используются для замера напряжения, закорачивания и защитного заземления устанавливаются на каждой первой концевой опоре отходящей от ТП 10/0.4кВ линии 0.38кВ). Устанавливается на токопроводящих и нулевой жилах на весь срок службы.

Характеристика
Изоляция зажима испытана под рабочим напряжением 6 кВ (в течение 1 мин в воде).

Используются прочные резьбовые детали с корпусом из изоляционного материала.

Контроль над усилием затяжки болтов осуществляется применением срывной головки.

Корпус зажима находится в открытом положении, позволяющем свободно размещать провод при монтаже.

Зажимы предназначены для совместной работы с устройством МаТ, M6D.

Встроенный адаптер снабжен маркировкой 1.2, 3, N.

ФАСАДНОЕ КРЕПЛЕНИЕ SF 50 Фасадные крепления для СИП SF 50 Назначение
Для прокладки СИП-2 и СИП-4 по стенам зданий и сооружений.

Особенности
Поставляется в комплекте со стяжным ремешком.

Выполняет роль изолятора, т.к. выполнен из диэлектрического материала.

Не содержит деталей, подверженных коррозии.

Позиция	Расстояние от стены (D), мм	Диаметр жгута провода, мм	Сечение СИП	Масса, г	Количество в упаковке, шт.
SF 20	20	18-55	2х16-3х150+95	60	100
SF 20	60	18-55		70	100

Примечание: *SF20/SF50 могут поставляться с хомутом, который вторично открывается. Эти изделия маркируются "D" (SF20.D). В соответствии с требованиями главы 2.4 ПУЭ расстояние от стены до жгута СИП должно быть не менее 60 мм. Соответствие нормам: NFC 33 0 40.

КОРПУСЫ ПРЕДОХРАНИТЕЛЯ PF 10, 16, 25 Назначение
Для ограничения потребительской мощности, а также для защиты магистральной линии от КЗ и перегрузок.

Характеристика
Корпус состоит из двух частей, легко собирается, обеспечивает герметичность.

Изготовлен из погодо и ультрафиолетостойкого полимера.

Особенности
Контактное соединение с линией сечением 16, 25 мм2 осуществляется опрессовкой.

На корпусе предусмотрены специальные отверстия для установки пломбы и избежания несанкционированной замены предохранителя.

Допускается использование съемных предохранителей длиной от 30 до 40 мм и диаметром от 8.5 до 14 мм.

Позиция	Сечение, мм 2	Масса, г	Кол-во в упаковке, шт.
PF	1.5-4	60	50
PF-10	6-10	60	50
PF-16	16	60	50
PF-25	25	60	50

СЪЕМНЫЕ ПРЕДОХРАНИТЕЛИ FG Назначение
Помещаются внутрь корпуса PF.

Характеристики
Максимально допустимая сила тока то 2 до 63 А.

Номинальное напряжние 400 В.

Особенности
Предохранитель легко вынимается, что позволяет создать точку выключения путем простого удаления предохранителя.

Предохранители соответствуют стандартам: IEC 60269-1, IEC 60269-3, IEC 60269-3-1, EN 60269-1, EN 60269-3.

Позиция	Допустимый ток нагрузки, А	Масса, г	Кол-во в упаковке, шт.
FG 102	2	20	10
FG 104	4	20	10
FG 106	6	20	10
FG 110	10	20	10
FG 116	16	20	10
FG 220	20	20	10
FG 225	25	20	10
FG 235	35	20	10
FG 250	50	20	10
FG 263	63	20	10
