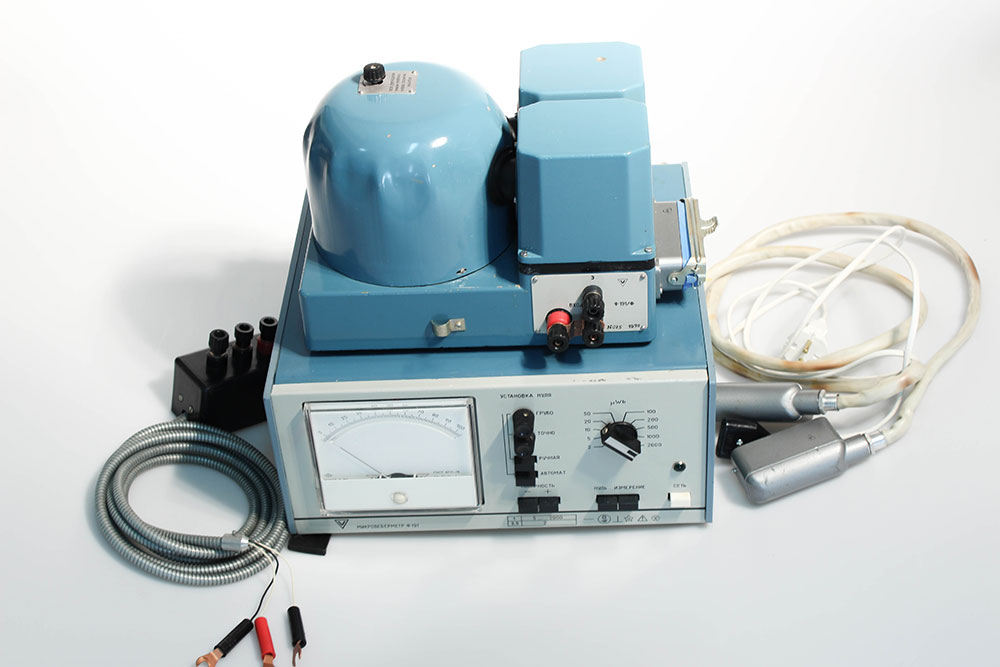

Микровеберметр Ф191 предназначен для измерения малых величин постоянного магнитного потока и магнитной индукции в воздушных зазорах магнитных цепей.
Устройство состоит из двух основных частей: фотогальванического усилителя Ф191/Ф и блока управления Ф191/У, связанных электрически. Структурная схема микровеберметра представлена на рисунке 44.
Принцип работы микровеберметра основан на измерении магнитного потока путем интеграции напряжения, которое образуется в измерительной катушке, подключенной к входным зажимам, при изменении этого потока.
По своему действию микровеберметр функционирует как усилитель постоянного тока с отрицательной обратной связью по производной, что позволяет осуществлять интеграцию входного сигнала.
Входной сигнал подается в цепь рамки гальванометра Г. Легкое зеркальце, укрепленное на этой рамке, поворачивается, перераспределяя световой поток между двумя дифференциальными фотоэлементами.
Сигнал с нагрузочных резисторов фотоэлементов передается через согласующий усилитель СУ, обладающий высоким входным сопротивлением, на усилитель постоянного тока У ПТ, а затем на отсчетное устройство ОУ, представленное микроамперметром магнитоэлектрической системы.
Цепь отрицательной обратной связи, дифференцирующая сигнал, включает элементы R1 и C1. Диапазон измерений изменяется с помощью резистора Roc.
Поскольку микровеберметр является интегрирующим усилителем постоянного тока, существует риск "сползания" указателя из-за появления различных ЭДС. Перед началом каждого измерения проводится компенсация этих сигналов: вручную, при замкнутом ключе S3, путем подачи регулируемого постоянного напряжения ± Uк во входную цепь, или автоматически с использованием дополнительного интегрирующего усилителя ИУ при замкнутых ключах SI, S2, S3.
Если на выходе У ПТ присутствует сигнал, отличный от нуля, ИУ интегрирует его и подает во входную цепь через ключ S1 напряжение, которое уменьшает сигнал на выходе У ПТ до нуля. Таким образом, процесс интегрирования останавливается, а на выходе ИУ устанавливается напряжение, компенсирующее термо-ЭДС и другие источники помех во входной цепи.
Чтобы перейти в режим измерения магнитного потока, нужно разомкнуть ключи S2 и S3. Это приведет к прекращению прохождения сигнала от УПТ во входную цепь ИУ, и ИУ будет сохранять напряжение на своем выходе в момент размыкания ключа S2. Это напряжение остается практически неизменным долгое время благодаря большой емкости конденсатора С2 и низкому входному току ИУ.
Для записи петель намагничивания материалов внешние приборы, такие как самописцы, подключаются через выходной усилитель ВУ.
Блок питания БП обеспечивает стабилизированное напряжение 15 В, -25 В и напряжение для питания лампы освещения фотоэлементов.
Устройство состоит из двух основных частей: фотогальванического усилителя Ф191/Ф и блока управления Ф191/У, связанных электрически. Структурная схема микровеберметра представлена на рисунке 44.
Принцип работы микровеберметра основан на измерении магнитного потока путем интеграции напряжения, которое образуется в измерительной катушке, подключенной к входным зажимам, при изменении этого потока.
По своему действию микровеберметр функционирует как усилитель постоянного тока с отрицательной обратной связью по производной, что позволяет осуществлять интеграцию входного сигнала.
Входной сигнал подается в цепь рамки гальванометра Г. Легкое зеркальце, укрепленное на этой рамке, поворачивается, перераспределяя световой поток между двумя дифференциальными фотоэлементами.
Сигнал с нагрузочных резисторов фотоэлементов передается через согласующий усилитель СУ, обладающий высоким входным сопротивлением, на усилитель постоянного тока У ПТ, а затем на отсчетное устройство ОУ, представленное микроамперметром магнитоэлектрической системы.
Цепь отрицательной обратной связи, дифференцирующая сигнал, включает элементы R1 и C1. Диапазон измерений изменяется с помощью резистора Roc.
Поскольку микровеберметр является интегрирующим усилителем постоянного тока, существует риск "сползания" указателя из-за появления различных ЭДС. Перед началом каждого измерения проводится компенсация этих сигналов: вручную, при замкнутом ключе S3, путем подачи регулируемого постоянного напряжения ± Uк во входную цепь, или автоматически с использованием дополнительного интегрирующего усилителя ИУ при замкнутых ключах SI, S2, S3.
Если на выходе У ПТ присутствует сигнал, отличный от нуля, ИУ интегрирует его и подает во входную цепь через ключ S1 напряжение, которое уменьшает сигнал на выходе У ПТ до нуля. Таким образом, процесс интегрирования останавливается, а на выходе ИУ устанавливается напряжение, компенсирующее термо-ЭДС и другие источники помех во входной цепи.
Чтобы перейти в режим измерения магнитного потока, нужно разомкнуть ключи S2 и S3. Это приведет к прекращению прохождения сигнала от УПТ во входную цепь ИУ, и ИУ будет сохранять напряжение на своем выходе в момент размыкания ключа S2. Это напряжение остается практически неизменным долгое время благодаря большой емкости конденсатора С2 и низкому входному току ИУ.
Для записи петель намагничивания материалов внешние приборы, такие как самописцы, подключаются через выходной усилитель ВУ.
Блок питания БП обеспечивает стабилизированное напряжение 15 В, -25 В и напряжение для питания лампы освещения фотоэлементов.
