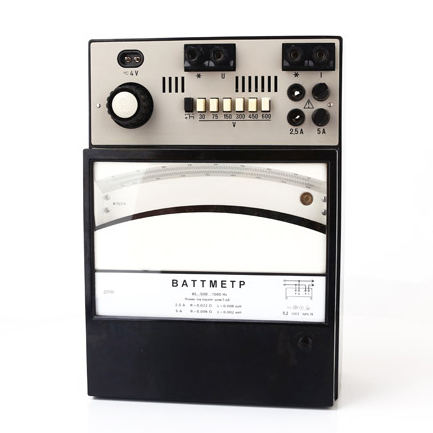

Ваттметр лабораторный Д5089

Ваттметры лабораторные высокоточные Д5089 предназначены для точных измерений мощности в однофазных цепях постоянного и переменного тока. В зависимости от исполнения, ваттметры могут иметь класс точности от 0,1 до 0,5, номинальное напряжение от 30 до 600В, номинальный ток 25мА до 10А. Приборы могут передавать результаты измерений с помощью LAN-порта. Ваттметры Д5089 могут использоваться при поверке приборов постоянного и переменного напряжения и тока более низких классов точности в зависимости от модели. Особенности ваттметров лабораторных Д5089: Класс точности - 0,2 Цифровой ЖКИ - дисплей Расширенная рабочая область частот от 40 до 1000Гц Питание от встроенного аккумулятора, сети или внешнего источника питания 12В Наличие функции RMS (среднеквадратическое преобразование измерения), что позволяет получить повышенную достоверность измерения Госреестр СИ РФ Конечное значение пределов измерения: 30 75 150 300 450 600 В/ 5 А 10 А LAN-порт Описание средства измерений: Принцип действия приборов основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее. В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей. Ваттметры имеют несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению. Ваттметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet. На передней панели корпуса расположены дисплей и кнопки управления. Управление настройками и параметрами режима работы ваттметров, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера. Технические характеристики ваттметров лабораторных ПрофКиП: Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В от 210 до 230 12 - частота переменного тока, Гц 50 Номинальный коэффициент мощности cos(φ) 1 Нормальная область значений частоты, Гц от 45 до 65 Рабочая область значений частоты, Г ц от 40 до 1000 Габаритные размеры (длина х ширина х высота), мм, не более 140x90x195 Масса, кг, не более 0,7 Условия эксплуатации: - температура окружающей среды, °С от +18 до +28 - относительная влажность, % от 30 до 80 - атмосферное давление, кПа от 84 до 106 Комплект поставки: Прибор лабораторный -1шт Инструкция по эксплуатации ПРШН.411151.009 РЭ-1шт Паспорт ПРШН.411151.009 ПС Комплект измерительных кабелей -2шт Шнур питания сетевой - 1шт
