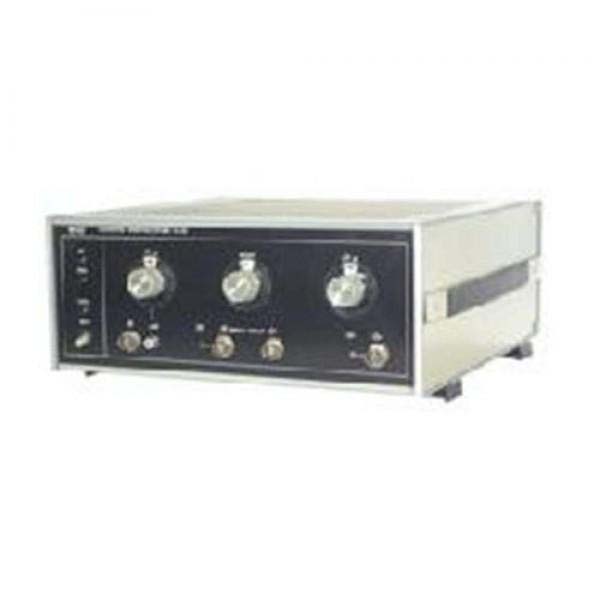

Усилитель РУ4-29

Усилитель низкочастотный РУ4-29 представляет собой усилитель переменного тока с встроенными акустическими фильтрами. Прибор предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборострении.

Для расширения эксплуатационных и функциональных возможностей усилитель РУ4-29 не имеет жесткой программы установки коэффициента усиления.

Весь усилительный тракт прибора усилитель низкочастотный РУ4-29 разделен на две части, каждая из которых имеет независимую установку коэффициента усиления. В разрыв между ними включается либо любой из внутренних фильтров, либо внешний фильтр.

Такое построение усилителя позволяет создать оптимальные условия измерений по динамическому диапазону и отношению сигнал-шум.

Технические характеристики приборов усилители низкочастотные РУ4-29:

Диапазон усиливаемых частот — 1Гц-200кГц;
Неравномерность частотной характеристики (относительно частоты 1кГц) на частотах:

— 1Гц-200кГц — ±0,5дБ;
— 20Гц-20кГц — ±0,3дБ;

Выходное напряжение (СКЗ) прибора усилитель низкочастотный РУ4-29 при токе нагрузки:

— 15 мА — 10В;
— 3,5 мА — 36В;

Коэффициент усиления:

— от -30дБ до 100дБ — ступенями через 10дБ;
— 12дБ — плавно для каждой ступени;

Основная погрешность коэффициента усиления 0дБ и ступени регулирования коэффициента усиления 10дБ (на частоте 1кГц) — ±0,05дБ;

Коэффициент гармоник прибора усилитель низкочастотный РУ4-29 при коэффициенте усиления <80дБ:
— при выходном напряжении 10В и токе нагрузки 15 мА на частотах:

— 1кГц — ≤0,03%;
— 20Гц-20кГц — ≤0,1%;
— 20кГц-200кГц — ≤0,2%;

— при выходном напряжении 36В и токе нагрузки 3,5 мА на частотах:

— 1кГц — ≤0,1%;
— 20Гц-20кГц — ≤0,2%;
— 20кГц-200кГц — ≤0,3%;

Напряжение собственных шумов прибора усилитель низкочастотный РУ4-29, приведенное ко входу, при короткозамкнутом входе и коэффициенте усиления 100дБ в диапазоне частот:

— 5Гц-200кГц — ≤4 мкВ;
— фильтра, А кГц — ≤1,5 мкВ;
— фильтров В и С — ≤2 мкВ;

Прибор усилитель РУ4-29 низкочастотный имеет встроенные фильтры:

— фильтр верхних частот с частотой среза 22,4Гц, затуханием сигнала на частоте среза (3+1)дБ и крутизной спада частотной характеристики (18+1,5)дБ/окт;

— фильтр с частотными характеристиками, А, В, С для шумомеров класса точности 1;
Рабочая температура — от +5С до +40С;

Питание прибора усилитель низкочастотный РУ4-29 — 220В, 50Гц; 220В, 400Гц;

Потребляемая мощность — 25В·А

Габариты — 304×120×308 мм;

Масса прибора усилитель низкочастотный РУ4-29 — 6,5кг.
