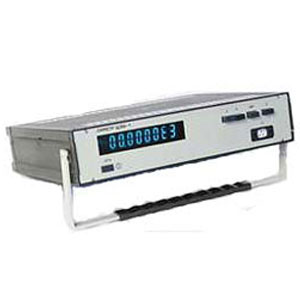

Вольтметр Щ31

Вольтметр Щ31 – предназначен для измерения в лабораторных и цеховых условиях постоянного тока, напряжения постоянного тока, сопротивления постоянному току.

Пределы измерений: 1 мкА (кл.т 0,05/0,01), 10 мкА (0,02/0,005), 100 мкА (0,02/0,005), 1 мА (0,01/0,005), 10 мА (0,01/0,005), напряжения пост. тока (пределы измерений: 10 мВ (кл.т 0,02/0,02), 1000 мВ (0,01/0,005), 1В (0,01/0,002), 10В (0,005/0,001), 100В (0,02/0,003), 1кВ (0,02/0,003), сопротивления (пределы измерений: 1кОм (0,005/0,001), 10кОм (0,005/0,001), 100кОм (0,005/0,001), 1 МОм (0,005/0,002), 10 МОм (0,01/0,005).
Вольтметр Щ31 универсальный (в дальнейшем — прибор) предназначен для измерения в лабораторных и цеховых условиях постоянного тока, напряжения постоянного тока, сопротивления постоянному току.

Технические данные вольтметра Щ31

Нормальные условия эксплуатации прибора Вольтметр Щ31 соответствуют:
температура окружающего воздуха (20±2)°С; относительная влажность воздуха от 30 до 80%; атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт. ст);
напряжение питания (220±4,4) В;
частота питающего переменного тока (50±0,5) Гц.

Предел допускаемой дополнительной погрешности прибора при отклонений температуры окружающей среды от нормальней до любой в пределах рабочего интервала температур на каждые 10°С не превышает предела допускаемой основной погрешности

Предел допускаемой дополнительной погрешности прибора Вольтметр Щ31, вызванной изменением напряжения питающей сети на плюс 10 и минус 15% от номинального значения, не превышает предела допускаемой основной погрешности.

Вольтметры Щ31 допускают воздействие в течение 10 секунд десятикратной перегрузки на всех пределах измерения, кроме 1кВ, при сохранении метрологических характеристик, через одну минуту после снятия перегрузки.

Перегрузка не должна, превышать 2% на пределе измерения 1 кВ. Индикацией перегрузки является установление на табло прибора значения 102000. Полярность измеряемого тока и напряжения определяется автоматически. Выбор пределов измерения осуществляется вручную. Вольтметры Щ31 имеют ручной, внешний и автоматический запуски. Визуальный отсчет результата измерения производится по отсчетному устройству, индицирующему

1) полярность измеряемого тока и напряжения;
2) шесть цифр на пределах измерения: 1; 10 мкА, 10 мВ;100 мВ, 10 МОм.
3) семь цифр на остальных пределах измерения;
4) десятичную запятую (точку).

Вольтметр Щ31 обеспечивает ослабление внешней помехи:

1) 60 дБ для помехи последовательного вида, представляющей собой напряжение частоты питающей сети, приложенное ко входу прибора с отключенным фильтром и 80 дБ — с включенным фильтром;

2) 80 дБ для помехи параллельного вида, представляющей собой напряжение частоты питающей сети, приложенное к высокопотенциальному (в дальнейшем В.П.) входному зажиму прибора относительно корпуса при несимметрии входа 1кОм, при отключенном фильтре и 100 дБ — при включенном фильтре;

3) 120 дБ для помехи параллельного вида, представляющей собой напряжение постоянного тока, приложенное к В.П. входному зажиму прибора относительно корпуса при несимметрии входа 1 кОм.

Время установления рабочего режима прибора один час. Время работы прибора Вольтметр Щ31 без выключения 16 ч, с нерабочими интервалами — не менее 2 ч. Прибор обеспечивает непрерывную работу без калибровки и установки нулей на пределе 10 мВ не менее одного часа, на остальных пределах — не менее 8 ч. В приборе предусмотрен выход для подключения внешнего устройства, обеспечивающий вывод следующей информации:

1) о числовом значении измеряемой величины и пределе измерения в двоично-десятичном коде 8-4-2-1;

2) о полярности в двоичном коде (код 1011 соответствует положительной полярности, код 1101 — отрицательной полярности).

Входные сигналы представлены в положительной логике и имеют уровень логической «1» от 2,4 до 5,25 В и логического нуля от 0 до 0,4 В.

Изоляция между корпусом прибора Вольтметр Щ31 и закороченными между собой клеммами «U», «U*«; «I», «I*», «I kV», « Н. Э.», между закороченными концами кабеля питания и закороченными концами входного кабеля для измерения на пределе 1 кВ при нормальной температуре и влажности выдерживает в течение 1 мин без пробоя испытательное напряжение 3,0 кВ постоянного тока. Электрическое сопротивление изоляции не менее 109 Ом.

Изоляция между корпусом и закороченными концами кабеля питания при нормальной температуре и влажности выдерживает без пробоя испытательное напряжение 1,5 кВ переменного тока частотой 50 Гц. Электрическое сопротивление изоляции не менее 40 МОм.

Мощность, потребляемая прибором от сети, при номинальном напряжении питания не превышает 70 ВА. Питание прибора Вольтметр Щ31 осуществляется от сети 220 +22/-33В.
Габаритные размеры прибора — 170×488×500 мм.
Масса прибора не должна быть более 22 кг.
