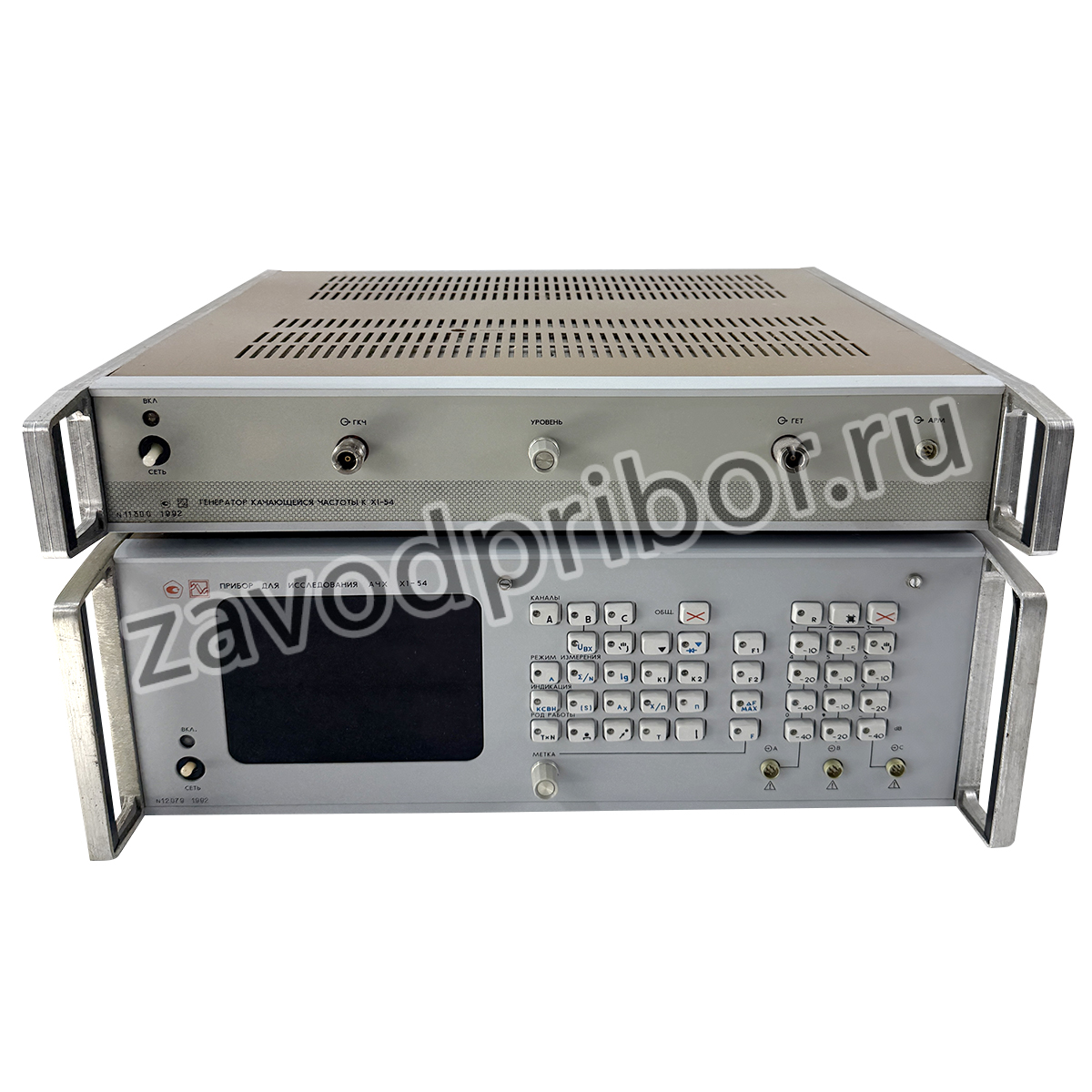

Измеритель Х1-54

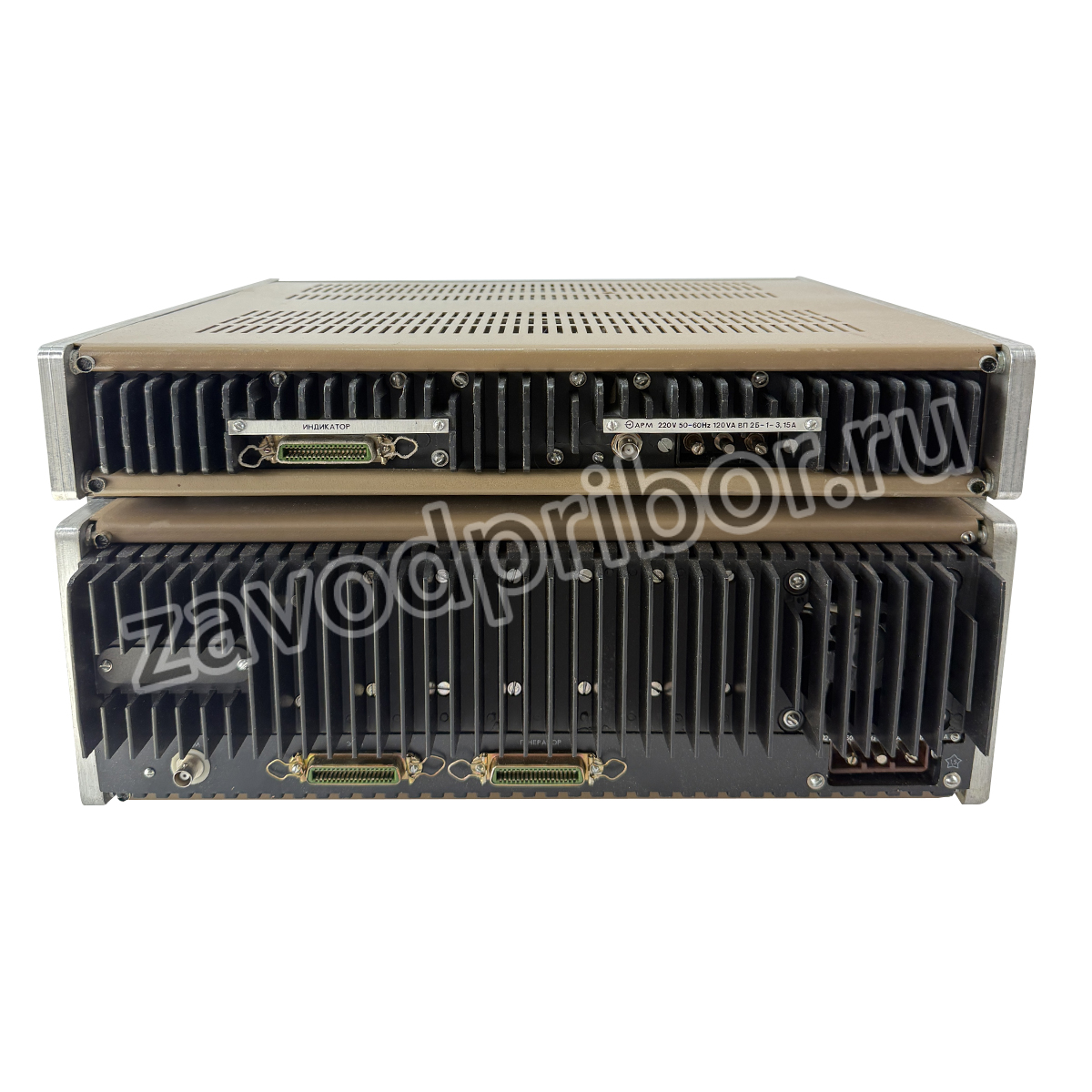

Прибор для исследования амплитудно-частотных характеристик X1-54 предназначен для наблюдения и измерения амплитудно-частотных характеристик (АЧХ) радиоустройств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране осциллографического индикатора. Измерительный тракт прибора имеет коаксиальные разъемы канала 7/3,04 мм с волновым сопротивлением 50 Ом.

Технические характеристики приборов приборы для исследования амплитудно-частотных характеристик Х1-54:

Температура окружающей среды от 5С до 40°С (от 278К до 313К);
Относительная влажность воздуха до 98% при температуре 25°С (298К);
Атмосферное давление от 60кПа до 100кПа (от 450 мм.рт.ст до 750 мм.рт.ст.);
Рабочий диапазон частот Х1-54 — 0,1 МГц-150 МГц (0,1 МГц-5,7 МГц, 5,6 МГц-150 МГц);
Погрешность измерения частоты должна соответствовать выражению ±(3∙10–4ƒ+0,05Δƒ)Гц при предельных ее значениях от ±280Гц до ±6кГц в 1 поддиапазоне и от ±2,5кГц до ±150кГц во 2 поддиапазоне;
Ширина спектра вблизи несущей выходного сигнала ГКЧ на уровне -10дБ не должна быть более 450Гц, 3∙10-3Гц;
Отклонение частотного масштаба на экране прибора от линейного закона в каждом поддиапазоне не превышает ±5%;

Величина выходного напряжения (мощности) ГКЧ, измеренная на согласованной нагрузке 50 Ом, составляет не менее 225 мВ (1 мВт);

Пределы регулировки выходного напряжения ГКЧ составляют от 0дБ до -50дБ (относительно максимального уровня) ступенями через 10дБ с погрешностью не более ±(0,5+0,04А)дБ, где, А — величина, численно равная значению введенного ослабления, в дБ;

Неравномерность уровня выходного напряжения (мощности) ГКЧ в каждом поддиапазоне частот при работе его на согласованную нагрузку не превышает ±1,5дБ;

Неравномерность собственной АЧХ в максимальной полосе качания Х1-54 в режиме калибровки прибора не превышает ±0,4дБ;

Погрешность измерения относительной амплитуды согласованных четырехполюсников в полосе качания прибора не превышает:

1) в линейном масштабе в динамическом диапазоне от 0дБ до 20дБ — ±(0,4+0,05А)дБ, где, А — величина, численно равная значению относительной амплитуды в измеряемой точке, в дБ;

2) в логарифмическом масштабе — 1,5дБ — в динамическом диапазоне от 20дБ до 70дБ при гетеродинном способе преобразования и от 20дБ до 30дБ при широкополосном амплитудном детектировании (работа прибора со смесителем измерительным или согласованной детекторной головкой соответственно).

Пределы измерения Х1-54 относительной амплитуды составляют не менее:
1) 120дБ при динамическом диапазоне воспроизведения не менее 70дБ для гетеродинного способа преобразования;

2) 80дБ при динамическом диапазоне воспроизведения не менее 30дБ для широкополосного амплитудного детектирования;

Выходное сопротивление ГКЧ на частотах до 30 МГц равно 50 Ом±10 Ом. КСВН выхода ГКЧ на частотах более 30 МГц не превышает 1,3;

КСВН внешних измерительных узлов прибора Х1-54 (головки детекторной согласованной, измерительного смесителя, пары аттенюаторов-переходов 50 Ом-75 Ом не превышает 1,2;
Уровень паразитных составляющих выходного сигнала ГКЧ не превышает -25дБ;
Входное сопротивление высокоомной детекторной головки на частоте 100 МГц составляет не менее 2кОм, а входная емкость не более 4пФ;

Электрическая изоляция между входом сетевого разъема и корпусом прибора выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока 1500В;
Электрическое сопротивление изоляции «вход сетевого разъема — корпус» составляет не менее 20 МОм в нормальных условиях;

Прибор Х1-54 обеспечивает свои технические характеристики в пределах установленных норм по истечении времени установления рабочего режима, равного 15 мин;

Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 16ч при сохранении своих технических характеристик в пределах установленных норм;

Прибор сохраняет свои технические характеристики в пределах установленных норм, при питании его от сети переменного тока напряжением 220В±22В, частотой 50Гц±1Гц;

Мощность, потребляемая прибором Х1-54 от сети питания при номинальном напряжении, не превышает 320В∙А;

Габаритные размеры

— ГКЧ — 488×481×93 мм;
— индикатора — 488×505×173 мм;

Масса Х1-54:

— ГКЧ — 14кг;
— индикатора — 22кг.
