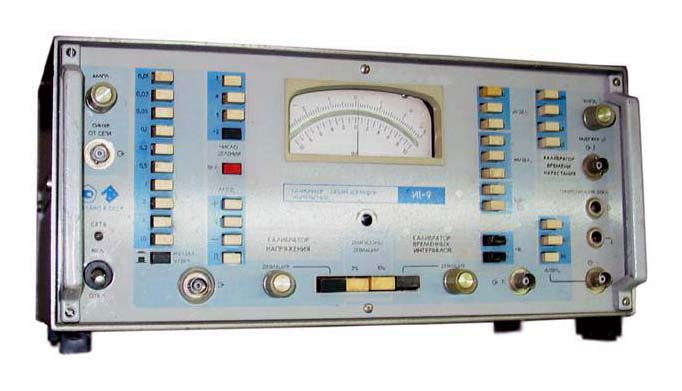

Импульсный калибратор осциллографов И1-9 предназначен для выполнения поверки и калибровки канала вертикального отклонения осциллографов, измерения его переходных характеристик и длительности развертки, а также для синхронизации осциллографов с полосой пропускания до 100 МГц.
Устройство включает три основных блока: калибраторы напряжения, временных интервалов и времени нарастания. Калибратор генерирует периодические сигналы с частотой сети для тестирования запуска схем синхронизации осциллографов от сети. Сигнал с амплитудой, регулируемой в пределах от 0,05 до 1 В, подается на конец кабеля длиной 1,5 метра с сопротивлением 50 Ом, который нагружается на сопротивление не менее 1 МОм.
Устройство включает три основных блока: калибраторы напряжения, временных интервалов и времени нарастания. Калибратор генерирует периодические сигналы с частотой сети для тестирования запуска схем синхронизации осциллографов от сети. Сигнал с амплитудой, регулируемой в пределах от 0,05 до 1 В, подается на конец кабеля длиной 1,5 метра с сопротивлением 50 Ом, который нагружается на сопротивление не менее 1 МОм.
Калибратор осциллографов И1-9:
- Предназначен для поверки и калибровки осциллографов с полосой пропускания до 100 МГц.
- Формирует прямоугольные импульсы положительной полярности.
- Амплитуда импульсов варьируется от 30 мкВ до 100 В с точностью установки согласно формуле Uk=(l⋅10n)Uk=(l⋅10n) В, где ll принимает значения 3, 4, 5, 6, 8, 10, а nn — от −5−5 до 00.
- Погрешность установки амплитуды в режиме калибровки составляет ±2,5×10−3Uk+3±2,5×10−3Uk+3 мкВ.
- Соответствует требованиям ГОСТ 22261-82.
Условия эксплуатации:
- Рабочий температурный диапазон: от 5°C до 40°C.
- Температура хранения: от -50°C до +60°C.
- Максимальная относительная влажность: 95% при температуре 30°C.
- Питание осуществляется от сети с параметрами: (220±22)(220±22) В, 50 Гц, либо (115±5,75)(115±5,75) В и (220±11)(220±11) В при частоте 400 Гц.
Характеристики выдаваемых сигналов:
- Прямоугольные импульсы («меандр») положительной полярности с частотой повторения 1 кГц ±10%±10%, длительность фронтов и срезов не более 10 нс.
- Постоянное напряжение: положительное, отрицательное или нулевое.
- Выходное напряжение калибровки с пульсациями и шумами, не превышающими 10−3Uk+510−3Uk+5 мВ.
Электрическая изоляция:
- Цепь входа сетевого разъема выдерживает испытание переменным напряжением 1500 В при частоте 50 Гц.
- Сопротивление изоляции относительно корпуса составляет минимум 100 МОм.
Дополнительные параметры:
- Потребляемая мощность: не более 30 В·А.
- Время непрерывной работы: до 8 часов.
- Допустимые уровни радиопомех: до 80 дБ в диапазоне 0,15–0,5 МГц, до 66 дБ в диапазоне 2,5–30 МГц.
- Средний ресурс: 10 000 часов.
- Срок службы: 15 лет при гамма-проценте 80%.
- Наличие встроенного счетчика времени наработки (по запросу).
- Габариты: 360×210×245 мм.
- Вес: 7 кг.
