Первый в мире осциллограф со встроенным анализатором спектра
Захват синхронизированных аналоговых, цифровых и радиочастотных сигналов для создания полной картины системы устройства с корреляцией по времени. Можно рассматривать сигналы одновременно во временной и частотной областях. Возможность постоянно отслеживать спектр РЧ сигнала позволяет контролировать его изменения как во времени, так и в зависимости от состояния тестируемого устройства. С помощью комбинированного осциллографа или осциллографа смешанных сигналов самые сложные проблемы разработки электронных устройств будут решены быстро и эффективно.
Краткие технические характеристики:
• Комбинированный осциллограф смешанных сигналов с анализатором спектра: 4 аналоговых канала (полоса 100 МГц, дискретизация 2,5 Гвыб/с, входы 1 МОм (1 мВ/дел...10 В/дел) / 50 Ом (1 мВ/дел...1 В/дел) - TekVPI); 16 цифровых каналов (дискретизация 500 Мвыб/с - 16,5 Гвыб/с (MagniVu), разрешение 60 пс, индивид. установка порога каждого канала, поддержка 4 шин); 1 РЧ канал (диапазон 9 кГц-3 ГГц, ширина захвата 3 ГГц, DANL: -162 дБм/Гц). XGA ЖК-дисплей 26 см., длина записи 20 млн. точек/канал, поиск в длинной памяти WaveInspector™, захват/ поиск/ декодирование шин 2C, SPI, USB, CAN, LIN, FlexRay, RS-232/422/485/UART, I2S/LJ/RJ/TDM (опции), анализ WiFi (IEEE 802.11 a/b/g/j/n/p/ac -опция), демодулятор IQ, расширенная синхронизация, матем. редактор, автоматич. и курсорные измерения, спектрограммы, анализ спектра во времени, статистика,USB2.0 USBTMC, выход синхроимпульса, XGA-порт, LAN (ДУ через e*Scope), вход внеш. синхронизации, замок "Kensington", Размеры 229x439x137мм, вес 5 кг.
• Торговая марка: Tektronix
• Срок гарантии: 36 месяцев

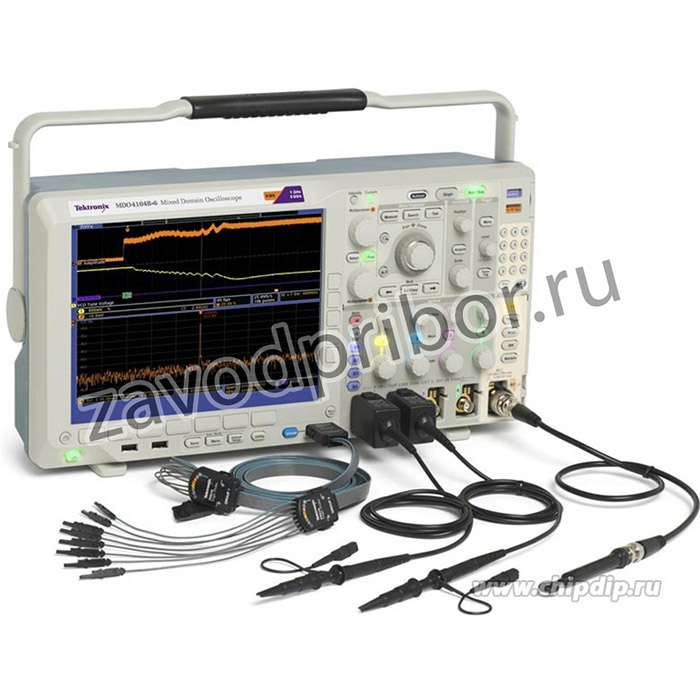

Назначение осциллографа смешанных сигналов с анализатором спектра MDO4014B-3
Осциллограф смешанных сигналов с анализатором спектра MDO4014B-3 обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенным для тестирования и наладки электронных схем, этот прибор позволяет исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.
В осциллографе MDO4014B-3B характеристики анализатора спектра значительно улучшены по сравнению с осциллографами предыдущей серии MDO4000.
В число улучшений входят следующие:
• Динамический диапазон без паразитных составляющих увеличен до гарантированных 60 дБн при типовом значении 65 дБн (в предыдущей серии эти значения составляли 55 и 60 дБн соответственно), чтобы выдавать пользователям более достоверную информацию при поисках паразитных сигналов.
• Уровень фазового шума понижен на 20 дБ, чтобы точнее измерять паразитные сигналы и оценивать фазовый шум при малой отстройке от несущей.
• Калиброванный демодулятор IQ позволяет выполнять высокоточные измерения сигналов с векторной модуляцией.
• Максимальное время захвата РЧ-сигналов увеличено в два раза – с 79 мс до 158 мс – для более продолжительной корреляции с остальными сигналами системы, а также захвата и анализа большего числа пакетов модулированных данных.
• Нижняя граничная частота уменьшена от 50 кГц до 9 кГц для покрытия диапазона, определенного международными стандартами для измерения электромагнитных помех.
Области применения осциллографа смешанных сигналов с анализатором спектра MDO4014B-3
Системная отладка устройств со встроенными средствами беспроводной связии
• Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
• Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
• Анализ временой и частотной области сигнала одним прибором
• Мониторинг нескольких точек разрабатываемого оборудования одновременно
• Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.
Анализ временных соотношений в комбинированных устройствах
• Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
• Простое измерение времени установления при включении или выключении РЧ сигналов
• Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала
Спектральный анализ
• Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
• Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) _1 ГГц
Поиск источников шумов и помех
• Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
• Оценка влияния импульсного источника питания на остальные части системы
• Корреляция с сигналами во временной области позволяет выявлять основные источники шума
Стандартные аксессуары и принадлежности
• Четыре пассивных пробника TPP0500 (модели 500 МГц) или TPP1000 (модели 1 ГГц)
• Один логический пробник P6616 (16 каналов)
• Адаптер N-BNC (103-0045-00)
• Программное обеспечение OpenChoice ® для настольных ПК и NI LabVIEW SignalExpress™ TE (LE версия)
• Краткое справочное руководство и документация на компакт-диске
• Крышка передней панели
• Кабель питания
Заявка:
