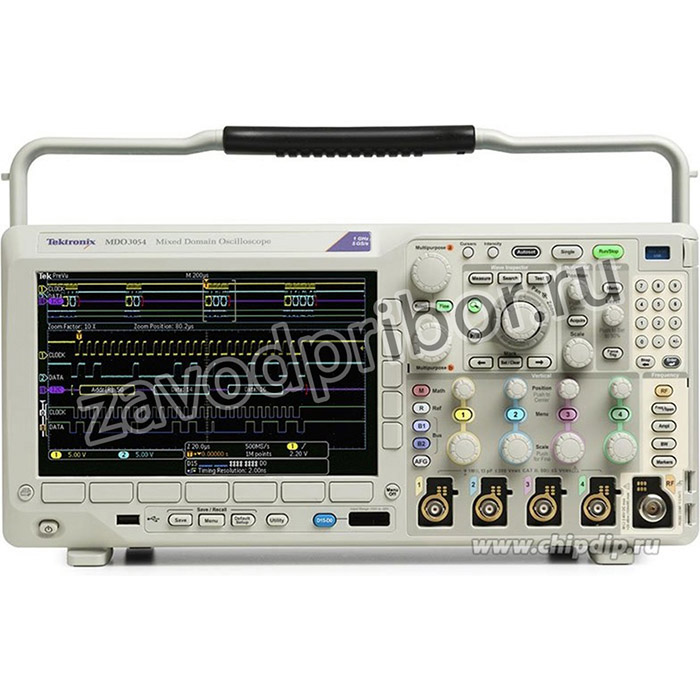

Комбинированный осциллограф серии MDO3000 – это прибор, который может быть очень полезен при проектировании и отладке современных комплексных электронных систем. Этот осциллограф объединяет в себе 6 приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер. Осциллограф серии MDO3000 можно конфигурировать под собственные задачи и обновлять. Предусмотрена возможность добавления функций и выбора характеристик, которые необходимы в данный момент или могут понадобиться позже.
Осциллографы серии MDO3000 имеют широкоэкранный дисплей с диагональю 9 дюймов (229 мм) и высоким разрешением (800 x 480 WVGA) для детального изучения сложных сигналов.
Основные технические характеристики
Осциллограф
• Модели с 2 и 4 аналоговыми каналами
• Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц
• Полоса пропускания может быть расширена (до 1 ГГц)
• Частота дискретизации до 5 Гвыб./с
• Длина записи 10 млн. точек во всех каналах
• Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
• Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц
Анализатор спектра
• Диапазон частот
• В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа
• Опция: от 9 кГц до 3 ГГц
• Сверхширокая полоса захвата до 3 ГГц
Генерация сигналов произвольной формы и стандартных функций (опционально)
• 13 предварительно заданных форм сигнала
• генерация сигналов с частотой 50 МГц
• Длина записи 128 000 точек
• Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с
Логический анализатор (опциональный)
• 16 цифровых каналов
• Длина записи 10 млн. точек по всем каналам
• Разрешение по времени 121,2 пс
Анализатор протоколов (опциональный)
• Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины
Цифровой вольтметр (бесплатно при регистрации прибора)
• Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
• Измерения частоты с разрешением 5 разрядов
Возможности и преимущества
• Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
• 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
• Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
• Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
Анализ спектра
• Специализированные органы управления на передней панели для самых распространённых задач
• Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
• Ручные маркеры для измерения непиковых параметров сигнала
• Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
• Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
• Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
Генерация сигналов произвольной формы и стандартных функций
• Генерация заданных сигналов для быстрой имитации устройств при разработке систем
• Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
• Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
Разработка и тестирование систем со смешанными сигналами
• Автоматический запуск, декодирование и поиск сигналов параллельных шин
• Многоканальный запуск по времени установки и удержания
• Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов
Анализ протоколов
• Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем.
• Экспорт таблиц декодирования протоколов, используемых при документировании результатов
Цифровой вольтметр и частотомер
• Быстрая визуальная проверка измеренных значений напряжения и частоты
• Графическое представление информации о стабильности измерения
Возможность полного обновления
• Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.
Дополнительное программное обеспечение
• Анализ источников питания
• Контроль предельных значений и тестирование по маске
