Изолированные измерительные системы
При разработке инвертора, настройке источника питания, испытаниях линии связи, измерении тока в шунтирующем резисторе, проведении испытаний на ЭМС или воздействии электростатического разряда, исключении контуров в цепи заземления в испытуемом устройстве — во всех этих случаях инженерам необходимо максимально снизить воздействие сигнала основной частоты.

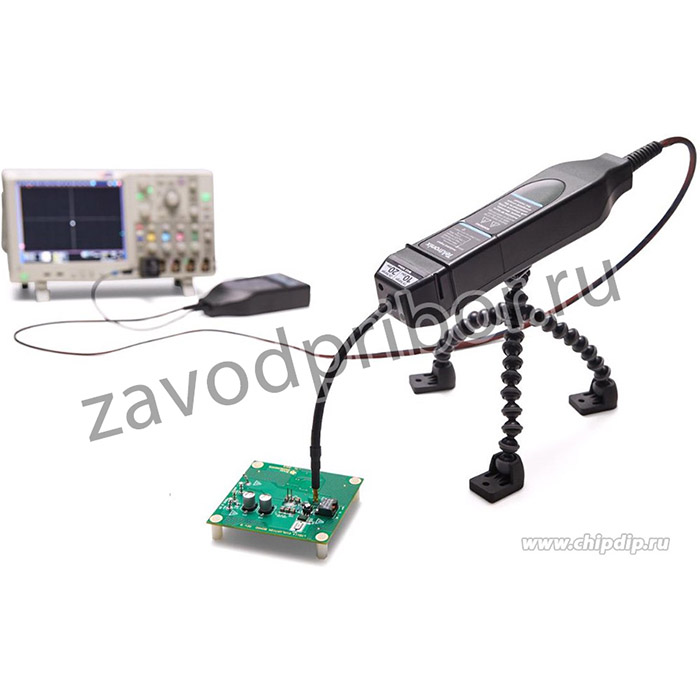

Революционная технология IsoVu™ использует оптическую линию связи и подачу питания по оптическому волокну для достижения полной гальванической развязки. Вместе с осциллографом с интерфейсом TekVPI — это первая и единственная измерительная система, способная обеспечить высокую точность в широкой полосе частот для измерения характеристик дифференциальных сигналов в присутствии значительного по величине сигнала основной частоты, со следующими характеристиками:
Основные характеристики:
Полоса частот: 200 МГц. Длина оптического кабеля: 3 метра (модель TIVM02).
Полоса частот: 200 МГц. Длина оптического кабеля: 10 метров (модель TIVM02L).
Полоса частот: 500 МГц. Длина оптического кабеля: 3 метра (модель TIVM05).
Полоса частот: 500 МГц. Длина оптического кабеля: 10 метров (модель TIVM05L).
Полоса частот: 1 ГГц. Длина оптического кабеля: 3 метра (модель TIVM1).
Полоса частот: 1 ГГц. Длина оптического кабеля: 10 метров (модель TIVM1L).
Ослабление синфазного сигнала: 120 дБ (до 100 МГц), 80 дБ (до 1 ГГц).
Синфазный сигнал: до 2 000 В. Дифференциальный сигнал: ±50 В (DC + пик AC)
Сертификат электробезопасности CAT I (до 2 000 Вольт пикового значения).
Подключается к осциллографам Tektronix, оснащённых интерфейсом TekVPI.
Измерение малых широкополосных сигналов при больших синфазных помехах
Система Tektronix IsoVu способна эффективно решать сложные измерительные задачи. Вот некоторые типовые применения этой инновационной системы: требуется полная гальваническая изоляция, большой уровень синфазного сигнала, наличие высокочастотной синфазной помехи, измерения в присутствии сильных радиопомех, измерение параметров электростатических разрядов и многие другие.
Измерительную систему можно использовать со следующими моделями осциллографов Tektronix. О возможности использования не вошедших в список моделей осциллографов проконсультируйтесь у местного представителя компании Tektronix.
_ Серия MDO3000;
_ Серия MSO/DPO4000B;
_ Серия MDO4000B/C;
_ Серия MSO/DPO5000B;
_ Серия DPO7000C.
Измерительная система может работать со следующими моделями осциллографов с адаптером TCA-VPI50:
_ Серия MSO/DPO70000C;
_ Серия DPO70000SX.
· Полная гальваническая развязка исключает непосредственное соединение между плавающими входами и связанным с землей выходом: В измерительной системе отсутствуют контуры заземления, добавляющие шум и смещение к измеряемому сигналу.
· Ослабление сигнала основной частоты в диапазоне от 0 до 100 МГц — более 120 дБ (1 млн к 1), это более чем в 33 000 раз превосходит аналогичный показатель предшествующих измерительных систем. Ослабление сигнала основной частоты 1 ГГц в системе IsoVu™ — 80 дБ (10 000: 1), это более чем в тысячу раз превосходит аналогичный показатель предшествующих измерительных систем: Позволяет выполнять измерения на любом участке цепи с подавлением сигнала основной частоты, значительно влияющий на результат дифференциальных измерений.
· Позволяет точно измерять малые дифференциальные сигналы (50 мВ - 50 В) в присутствии больших, до 2 кВ, сигналов основной частоты в диапазоне частот от 0 до 1 ГГц: Подавление сигнала основной частоты не снижается всей полосе пропускания. _
· Доступен дополнительный волоконно-оптический кабель длиной 10 метров с такими же техническими характеристиками, как у дополнительного кабеля длиной 3 метра: Кабель позволяет удалить измерительную систему от источника помех или паразитного излучения для минимизации их влияния без снижения технических характеристик системы.
При разработке инвертора, настройке источника питания, испытаниях линии связи, измерении тока в шунтирующем резисторе, проведении испытаний на ЭМС или воздействии электростатического разряда, исключении контуров в цепи заземления в испытуемом устройстве — во всех этих случаях инженерам необходимо максимально снизить воздействие сигнала основной частоты.
Революционная технология IsoVu™ использует оптическую линию связи и подачу питания по оптическому волокну для достижения полной гальванической развязки. Вместе с осциллографом с интерфейсом TekVPI — это первая и единственная измерительная система, способная обеспечить высокую точность в широкой полосе частот для измерения характеристик дифференциальных сигналов в присутствии значительного по величине сигнала основной частоты, со следующими характеристиками:
Основные характеристики:
Полоса частот: 200 МГц. Длина оптического кабеля: 3 метра (модель TIVM02).
Полоса частот: 200 МГц. Длина оптического кабеля: 10 метров (модель TIVM02L).
Полоса частот: 500 МГц. Длина оптического кабеля: 3 метра (модель TIVM05).
Полоса частот: 500 МГц. Длина оптического кабеля: 10 метров (модель TIVM05L).
Полоса частот: 1 ГГц. Длина оптического кабеля: 3 метра (модель TIVM1).
Полоса частот: 1 ГГц. Длина оптического кабеля: 10 метров (модель TIVM1L).
Ослабление синфазного сигнала: 120 дБ (до 100 МГц), 80 дБ (до 1 ГГц).
Синфазный сигнал: до 2 000 В. Дифференциальный сигнал: ±50 В (DC + пик AC)
Сертификат электробезопасности CAT I (до 2 000 Вольт пикового значения).
Подключается к осциллографам Tektronix, оснащённых интерфейсом TekVPI.
Измерение малых широкополосных сигналов при больших синфазных помехах
Система Tektronix IsoVu способна эффективно решать сложные измерительные задачи. Вот некоторые типовые применения этой инновационной системы: требуется полная гальваническая изоляция, большой уровень синфазного сигнала, наличие высокочастотной синфазной помехи, измерения в присутствии сильных радиопомех, измерение параметров электростатических разрядов и многие другие.
Измерительную систему можно использовать со следующими моделями осциллографов Tektronix. О возможности использования не вошедших в список моделей осциллографов проконсультируйтесь у местного представителя компании Tektronix.
_ Серия MDO3000;
_ Серия MSO/DPO4000B;
_ Серия MDO4000B/C;
_ Серия MSO/DPO5000B;
_ Серия DPO7000C.
Измерительная система может работать со следующими моделями осциллографов с адаптером TCA-VPI50:
_ Серия MSO/DPO70000C;
_ Серия DPO70000SX.
· Полная гальваническая развязка исключает непосредственное соединение между плавающими входами и связанным с землей выходом: В измерительной системе отсутствуют контуры заземления, добавляющие шум и смещение к измеряемому сигналу.
· Ослабление сигнала основной частоты в диапазоне от 0 до 100 МГц — более 120 дБ (1 млн к 1), это более чем в 33 000 раз превосходит аналогичный показатель предшествующих измерительных систем. Ослабление сигнала основной частоты 1 ГГц в системе IsoVu™ — 80 дБ (10 000: 1), это более чем в тысячу раз превосходит аналогичный показатель предшествующих измерительных систем: Позволяет выполнять измерения на любом участке цепи с подавлением сигнала основной частоты, значительно влияющий на результат дифференциальных измерений.
· Позволяет точно измерять малые дифференциальные сигналы (50 мВ - 50 В) в присутствии больших, до 2 кВ, сигналов основной частоты в диапазоне частот от 0 до 1 ГГц: Подавление сигнала основной частоты не снижается всей полосе пропускания. _
· Доступен дополнительный волоконно-оптический кабель длиной 10 метров с такими же техническими характеристиками, как у дополнительного кабеля длиной 3 метра: Кабель позволяет удалить измерительную систему от источника помех или паразитного излучения для минимизации их влияния без снижения технических характеристик системы.
