Комплект измерительный К50

Комплект измерительный К-50 предназначен для измерений силы электрического тока, напряжения, активной и реактивной мощности, в одно- и трехфазных, трех- и четырехфазных цепях.

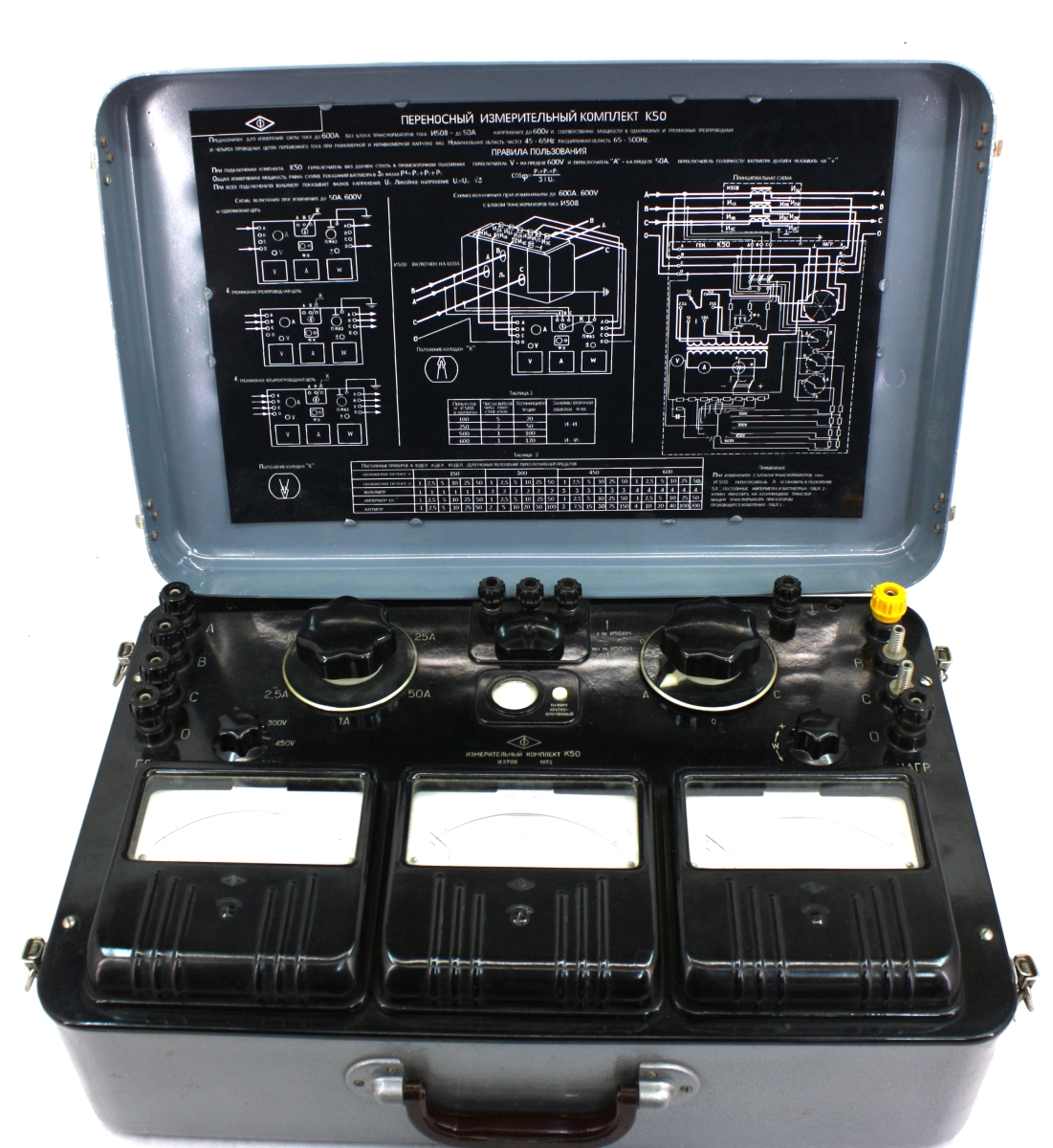

В корпусе смонтированы приборы амперметр Э59К и вольтметр Э59К, ваттметр Д539К, трансформатор тока, сопротивления, фазоуказатель и пять переключателей.

Прибор комплект измерительный К50 имеет тропическое исполнение К-50Т для работы в закрытых помещениях в условиях тропического климата.

Характеристики прибора комплект измерительный К50:

К прибору придается блок трансформаторов И508 М, предназначенный для расширения пределов измерений;
При работе прибора комплект измерительный К50 без блока трансформаторов И508 М он имеет нижеуказанные параметры;

Погрешность показаний приборов комплекта:

— в номинальной области частот — ±0,5;
— в расширенной области частот — ±1,0

Конечные значения диапазонов измерения прибора комплект измерительный К50:

— вольтметра — 150В, 300В, 450В, 600В;
— амперметра — 1А, 2А, 5,5А, 10А, 25А, 50А;

Активное сопротивление последовательной цепи — 1 Ом, 0,2 Ом, 0,06 Ом, 0,02 Ом, 0,01 Ом, 0,006 Ом;
Индуктивность последовательной цепи прибора комплект измерительный К50 — 0,35 мГн, 0,07 мГн, 0,02 мГн, 0,006 мГн, 0,002 мГн, 0,001 мГн;

Номинальные токи с включением трансформатора тока И508 М — 100А, 250А, 500А, 600А;
Номинальный ток параллельной цепи — 10,5 мА;

Номинальное сопротивление параллельной цепи прибора комплект измерительный К50 (между зажимом фазы и нуля):

— при номинальном напряжении 150В — 14286 Ом;
— при номинальном напряжении 300В — 28571 Ом;
— при номинальном напряжении 450В — 42857 Ом;
— при номинальном напряжении 500В — 57143 Ом;

При работе прибора комплект измерительный К50 с блоком трансформаторов И508 М он имеет нижеуказанные параметры;

Погрешность показаний приборов комплекта:

— в номинальной области частот — ±0,7;
— в расширенной области частот — ±1,4;
cosφ=1;


Время успокоений приборов комплекта прибора комплект измерительный К50 — не более 4с;
Нормальная область частот — 45Гц-65Гц;
Расширенная область частот прибора комплект измерительный К50 — 65Гц-1500Гц;
Температура окружающего воздуха — от 0С до +35С;
Влажность воздуха — до 90%;
Противодействующий момент растяжки ПлСр-20 на 100 мм длины — 0,45 мг.см/90;

Натяжение растяжек прибора комплект измерительный К50:

— амперметр, вольтметр — 60+5г;
— ваттметр — 65+5г;
Противодействующий момент пружины прибора комплект измерительный К50:
— амперметр — (9+12,5)мг.см/90;
— вольтметр ваттметр — (9+14)мг.см/90;
Номинальная длина шкалы — 110 мм;
