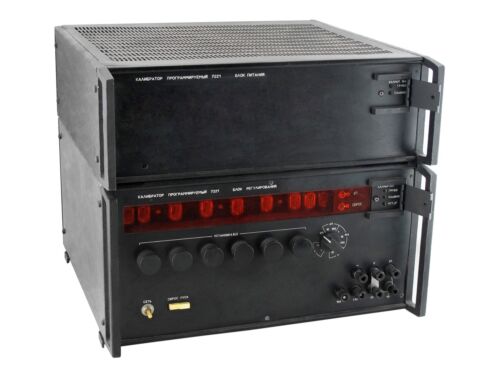

Калибратор П321

Калибратор тока программируемый П321. Также этот прибор может называться: П-321, П 321.

П321 калибратор тока программируемый представляет собой прецизионный источник калиброванных токов и напряжений с ручным и программным управлением и предназначен для применения в автоматизированных поверочных установках, а также в качестве самостоятельного прибора для поверки аналоговых и цифровых приборов постоянного тока.

Технические характеристики П321:

Диапазон выдаваемых калиброванных токов в режиме КТ — от 10–9, А до 10, А (конечные значения — 10 мкА; 100 мкА; 1 мА; 10 мА; 100 мА; 1, А; 10, А).

Диапазон выдаваемых калиброванных напряжений в режиме КН — от 10–5 В до 10 В (конечные значения — 1 В; 10 В).
Значения калиброванных токов и напряжений фиксируются на световом табло.

Дискретность установки калиброванного тока:
— на диапазонах с конечными значениями 10 мкА, 100 мкА и 1 мА — 1 нА;
— на диапазонах с конечными значениями 10 мА, 100 мА — 10 нА; 100 нА;
— на диапазонах с конечными значениями 1, А, 10, А — 1 мкА; 10 мкА.

Дискретность установки калиброванного напряжения — 10 мкВ.
Калибраторы П321 могут управляться вручную переключателями, расположенными на передней панели, или командами, подаваемыми на внешний разъем УП.

Программное управление обеспечивает:

— запуск и отключение калибратора по командам «Пуск» и «Сброс» соответственно;
— установку конечного значения диапазона и уровня калиброванного тока и напряжения.

Команды осуществляются подачей сигнала логической «1» относительно зажима «╧».
Сигналу логической «1» соответствует уровень напряжения от 2,4 В до 5,25 В.
Сигналу логического «0» соответствует уровень напряжения от -0,4 В до 0,5 В.
Отключение выхода калибратора П321 по команде «Сброс» сопровождается наличием сигнала логической «1» на контакте «Р» разъема УП.

Контакты разъема УП:
— команда пуск — А;
— команда сброс — П;
— установка конечного значения 10 мкА — С;
— установка конечного значения 100 мкА — Т;
— установка конечного значения 1 мА — У;
— установка конечного значения 10 мА — Х;
— установка конечного значения 100 мА — Ц;
— установка конечного значения 1, А — 12;
— установка конечного значения 10, А — 13;
— установка конечного значения 1 В — Ф;
— установка конечного значения10 В — 17;
— установка уровня выходного тока (напряжения) 8·10–1 — Б;
— установка уровня выходного тока (напряжения) 4·10–1 — В;
— установка уровня выходного тока (напряжения) 2·10–1 — Г;
— установка уровня выходного тока (напряжения) 1·10–1 — Д;
— установка уровня выходного тока (напряжения) 8·10–2 — Е;
— установка уровня выходного тока (напряжения) 4·10–2 — Ж;
— установка уровня выходного тока (напряжения) 2·10–2 — З;
— установка уровня выходного тока (напряжения) 1·10–2 — И;
— установка уровня выходного тока (напряжения) 8·10–3 — К;
— установка уровня выходного тока (напряжения) 4·10–3 — Л;
— установка уровня выходного тока (напряжения) 2·10–3 — М;
— установка уровня выходного тока (напряжения) 1·10–3 — Н;
— установка уровня выходного тока (напряжения) 8·10–4 — 5;
— установка уровня выходного тока (напряжения) 4·10–4 — 6;
— установка уровня выходного тока (напряжения) 2·10–4 — 7;
— установка уровня выходного тока (напряжения) 1·10–4 — 8;
— установка уровня выходного тока (напряжения) 8·10–5 — 9;
— установка уровня выходного тока (напряжения) 4·10–5 — 10;
— установка уровня выходного тока (напряжения) 2·10–5 — 11;
— установка уровня выходного тока (напряжения) 1·10–5 — 15;
— установка уровня выходного тока (напряжения) 8·10–6 — 16;
— установка уровня выходного тока (напряжения) 4·10–6 — 18;
— установка уровня выходного тока (напряжения) 2·10–6 — 19;
— установка уровня выходного тока (напряжения) 1·10–6 — 21.

Потребляемая мощность — не более 350 В·А.

Габаритные размеры калибратора П321:

— блока регулирования — 488×250×535 мм;
— блока питания — 488×170×535 мм.
Масса П321:
— блока регулирования — не более 25 кг;
— блока питания — не более 20 кг.

Условия эксплуатации П321:

Температура окружающего воздуха — от +10° С до +35° С.
Относительная влажность при +25° С — до 80%.
Калибратор программируемый П320 выдерживает температуру от -50° С до +60° С.
Калибратор влагопрочен при относительной влажности до 95% при +40° С.
Параметры сети питания калибраторов:
— частота — 50±1 Гц; 60±1,2 Гц;
— напряжение — 220±22 В.
