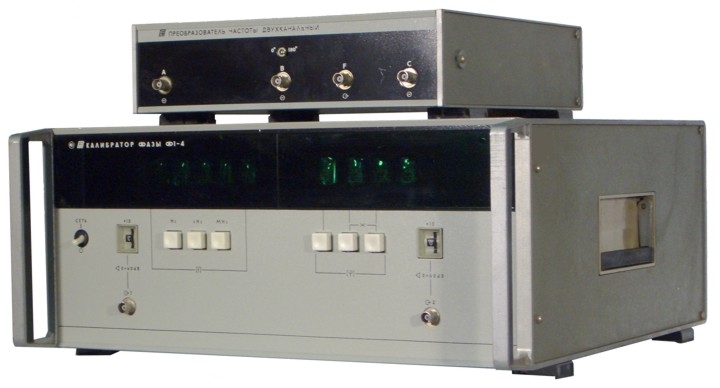

Калибратор Ф1-4 – предназначен для воспроизведения углов фазового сдвига между двумя и синхронными гармоническими напряжениями и применяется для поверки измерителей разности фаз.
Сфера применения: настройка и исследования узлов различных радиоэлектронных устройств, использующих фазовые методы передачи и обработки информации.
Калибраторы фазы Ф1-4 могут использоваться в лабораторных и цеховых условиях, в ручном и программном режимах управления.
Относительная погрешность установки номинальных значений частоты — не более 5·10–2.
Относительная нестабильность частоты за 10 мин — не более 5·10–5.
Диапазон воспроизводимых углов фазового сдвига калибратора Ф1-4 — от 0 до ±360° с дискретностью:
— на частотах от 5 Гц до 2 МГц — 10°;
— на частотах 5 и 10 МГц — 30°.
Наибольшие среднеквадратические значения выходных напряжений на нагрузке не менее 500 Ом — 1±0,3 В.
Ослабление выходных напряжений относительно их максимальных значений на нагрузке не менее 500 Ом устанавливаются раздельно по каждому выходу дискретно через 10 дБ в диапазоне — от 0 до 60 дБ.
Коэффициент гармоник выходных напряжений калибратора Ф1-4 при работе на нагрузку не менее 500 Ом:
— на частотах от 5 Гц до 1 МГц — не более 1%;
— на частотах от 2 МГц до 10 МГц — не более 2,5%.
Основная погрешность воспроизведения углов фазового сдвига при нулевых ослаблениях выходных напряжений в течение 3 мин после их установки с частотой:
— от 5 Гц до 20 Гц — ±0,1°;
— от 20 Гц до 104 Гц — ±0,03°;
— от 104 Гц до 106 Гц — ±0,05°;
— от 106 Гц до 107 Гц — ±0,1°.
Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением от 10 дБ до 40 дБ:
— от 5 Гц до 20 Гц — ±(0,1 + 0,01A)°;
— от 20 Гц до 104 Гц — ±(0,03 + 0,005A)°;
— от 104 Гц до 106 Гц — ±(0,05 + 0,005A)°;
— от 106 Гц до207 Гц — ±(0,1 + 0,01A)°;
Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 50 дБ:
— от 104 Гц до 106 Гц — ±0,5°;
— 106 Гц до 207 Гц — ±1°;
Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 60 дБ:
— 104 Гц до 106 Гц — ±1°;
— 106 Гц до 207 Гц — ±1,5°,
где, А — значение большего из установленных ослаблений выходных напряжений.
Погрешности воспроизведения углов фазового сдвига в диапазонах пониженной и повышенной (относительно нормальных условий) рабочих температур калибратора — не более их полуторакратных значений в нормальных условиях.
Погрешности воспроизведения углов фазового сдвига в условиях повышенной влажности до 95% при температуре +30° С — не более их полуторакратных значений в нормальных условиях.
Калибраторы Ф1-4 обеспечивают возможность программной установки частоты, углов фазового сдвига и ослабления выходных напряжений, по параллельным двоично-десятичным (8-4-2-1) потенциальным кодам, логического нуля от 0 до +0,4 В; логической единицы от +2,4 В до +4,5 В.
Сфера применения: настройка и исследования узлов различных радиоэлектронных устройств, использующих фазовые методы передачи и обработки информации.
Калибраторы фазы Ф1-4 могут использоваться в лабораторных и цеховых условиях, в ручном и программном режимах управления.
Технические характеристики Ф1-4:
Диапазон рабочих частот выходных напряжений с шагом 1-2-5 на декаду — от 5 Гц до 10 МГц.Относительная погрешность установки номинальных значений частоты — не более 5·10–2.
Относительная нестабильность частоты за 10 мин — не более 5·10–5.
Диапазон воспроизводимых углов фазового сдвига калибратора Ф1-4 — от 0 до ±360° с дискретностью:
— на частотах от 5 Гц до 2 МГц — 10°;
— на частотах 5 и 10 МГц — 30°.
Наибольшие среднеквадратические значения выходных напряжений на нагрузке не менее 500 Ом — 1±0,3 В.
Ослабление выходных напряжений относительно их максимальных значений на нагрузке не менее 500 Ом устанавливаются раздельно по каждому выходу дискретно через 10 дБ в диапазоне — от 0 до 60 дБ.
Коэффициент гармоник выходных напряжений калибратора Ф1-4 при работе на нагрузку не менее 500 Ом:
— на частотах от 5 Гц до 1 МГц — не более 1%;
— на частотах от 2 МГц до 10 МГц — не более 2,5%.
Основная погрешность воспроизведения углов фазового сдвига при нулевых ослаблениях выходных напряжений в течение 3 мин после их установки с частотой:
— от 5 Гц до 20 Гц — ±0,1°;
— от 20 Гц до 104 Гц — ±0,03°;
— от 104 Гц до 106 Гц — ±0,05°;
— от 106 Гц до 107 Гц — ±0,1°.
Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением от 10 дБ до 40 дБ:
— от 5 Гц до 20 Гц — ±(0,1 + 0,01A)°;
— от 20 Гц до 104 Гц — ±(0,03 + 0,005A)°;
— от 104 Гц до 106 Гц — ±(0,05 + 0,005A)°;
— от 106 Гц до207 Гц — ±(0,1 + 0,01A)°;
Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 50 дБ:
— от 104 Гц до 106 Гц — ±0,5°;
— 106 Гц до 207 Гц — ±1°;
Погрешность воспроизведения углов фазового сдвига при ослаблении выходных напряжений с ослаблением 60 дБ:
— 104 Гц до 106 Гц — ±1°;
— 106 Гц до 207 Гц — ±1,5°,
где, А — значение большего из установленных ослаблений выходных напряжений.
Погрешности воспроизведения углов фазового сдвига в диапазонах пониженной и повышенной (относительно нормальных условий) рабочих температур калибратора — не более их полуторакратных значений в нормальных условиях.
Погрешности воспроизведения углов фазового сдвига в условиях повышенной влажности до 95% при температуре +30° С — не более их полуторакратных значений в нормальных условиях.
Калибраторы Ф1-4 обеспечивают возможность программной установки частоты, углов фазового сдвига и ослабления выходных напряжений, по параллельным двоично-десятичным (8-4-2-1) потенциальным кодам, логического нуля от 0 до +0,4 В; логической единицы от +2,4 В до +4,5 В.
