Измеритель М3-108

Диапазон рабочих частот от 0 до 17,85 ГГц. Измерение мощности от 1 мкВт до 100 Вт. Встроенный калибратор мощности. Наличие самодиагностики. RS-232.

Для измерений средних значений мощности непрерывных модулированных колебаний малого, среднего и большого уровней (10^(-6)...100 Вт) в диапазоне частот 0,03...17,85 ГГц с приемными преобразователями коаксиальными ППК1-ППКЗ и в диапазоне частот 0,03...12,05 ГГц с приемными преобразователями коаксиальными ППК4, используются при разработке, производстве и эксплуатации радиоэлектронной аппаратуры.

М3-108 измеритель мощности: Применяются при разработке и производстве генераторов, усилителей и передающих устройств СВЧ проходящей мощности, систем радиолокации, телевидения, а так же в поверочных и ремонтных органах. Могут использоваться автономно или в составе АИС.

Ваттметр поглощаемой мощности М3-108 разработан как аналог коаксиальных ваттметров СВЧ типов М3-90, М3-93, М3-95, М3-96.

Технические характеристики измерителя М3-108:

• М3-108 измеритель мощности: Диапазон рабочих частот от 0 до 17,85 ГГц
• М3-108 измеритель мощности: Измерение мощности от 0,1 мкВт (ед. счета) до 100 Вт (перекрывается четырьмя типами приемных коаксиальных преобразователей ППК)
• М3-108 измеритель мощности: Диапазоны измерений средних значений мощности для всех четырех типов преобразователей: ППК1: 1 мкВт - 10мВт; ППК2: 0,8 мВт - 1000 мВт; ППК3: 8 мВт - 10 Вт; ППК4: 80 мВт - 100 Вт

Измерение мощности в Дбм

• Измерение мощности в Дб относительно задаваемого уровня мощности
• Измерение мощности в % относительно задаваемого уровня мощности
• Автоматическая идентификация подключенного типа преобразователя
• Автоматическая установка времени подготовки к измерениям ( время прогрева )

Автоматическая коррекция нуля

• Ручной и автоматический выбор пределов измерений
• Автоматическое и ручное введение частотного коэффициента поправки
• Встроенный калибратор мощности (4-е уровня мощности калибровки)
• Автокалибровка без отсоединения от тракта СВЧ
• Допусковый контроль по нижнему и верхнему уровню мощности
• Накопление результатов измерений через задаваемый интервал времени
• Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 12 - 17,85 ГГц и динамическом диапазоне до 10 Вт -4-6 %
• Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 0-12,05 ГГц при использовании преобразователя большого уровня (до 100 Вт) - 6-7%
• КСВН ваттметра в диапазоне частот 0,02 - 12,0 ГГц; не более 1,3 КСВН ваттметра в диапазоне частот 12,0 - 17,85ГГц не более 1,4.

Наличие самодиагностики

Возможность сравнения текущих результатов измерений с их средним значением за устанавливаемый интервал времени

Возможность индикации максимальных положительных и отрицательных значений отклонений измеряемой мощности от среднего значения за заданный интервал времени

Возможность тестирования ваттметра в процессе измерений мощности без ее отключения. Выбор 4-х видов режимов обработки результатов измерений

Ваттметр обеспечивает введение и автоматический учет поправки на неравномерность частотной характеристики приемных преобразователей.

М3-108 измеритель мощности дает возможность сравнивать текущее значение измеряемой мощности с нижним и/или верхним заранее установленным значением мощности, при достижении которых формируется информация в виде символов (на дисплее) и электрических сигналов о превышении (занижении) измеряемой мощности заданных значений.

Имеется 4-е режима усреднения (сглаживания) результатов измерения по алгоритмам, реализуемым различными видами программ.

Инициирование команд управления прибором, а также выдача измерительной и служебной информации в персональный компьютер могут осуществляться через интерфейс RS -232.

Калибровка ваттметров предусматривает подачу калибровочного сигнала непосредственно в узел преобразования мощности СВЧ, что исключает необходимость отсоединения преобразователя от источника сигнала. При этом только необходимо обеспечить отсутствие мощности СВЧ на входе приемного преобразователя.

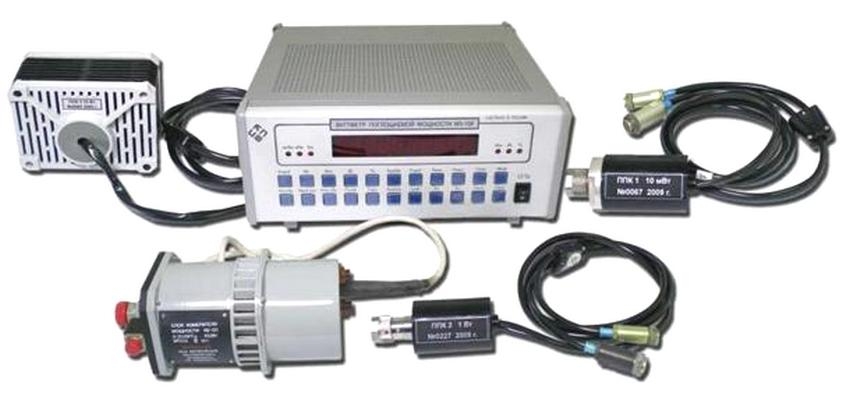

Ваттметр состоит из унифицированного измерительного блока и 4-х типов приемных преобразователей мощности СВЧ с разъемными соединительными кабелями. Потребитель может приобрести ваттметр МЗ-108 как с полным комплектом приемных преобразователей, так и с одним или несколькими преобразователями, необходимыми для решения его конкретных технических задач.
