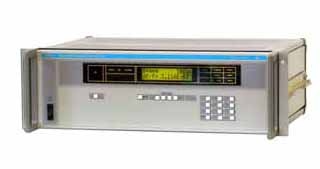

Частотомер ЧК7-54 – приемник-компаратор предназначен для измерения отклонения частоты высокостабильных кварцевых или квантовых опорных генераторов.
Частота выходных синусоидальных сигналов:
— синусоидальные — 1 МГц; 5 МГц; 10 МГц;
— ТТЛ — 10 МГц.
Пределы допускаемой относительной погрешности измерения относительной отстройки частоты высокостабильного генератора за 24 часа — не более ±1·10–12.
Пределы относительной погрешности по частоте выходных сигналов в режиме слежения за космическими аппаратами ГЛОНАСС/GPS — не более ±2·10–12.
Среднеквадратическое значение напряжения выходных сигналов на нагрузке 50 Ом — от 0,5 В до 1,2 В.
Среднеквадратическое относительное двухвыборочное отклонение частоты выходных сигналов через 2 часа после включения при работе от внутреннего опорного генератора:
— за 1 с — не более 1,5·10–11;
— за 10 с — не более 6·10–12;
— за 100 с — не более 3·10–12.
Параметры сигнала ЧК7-54 на выходе основной и вспомогательной (задержанной) ШВ:
— период следования импульсов — 1 с;
— полярность импульсов — положительная;
— длительность импульсов — от 10 мкс до 30 мкс;
— амплитуда импульсов на нагрузке 50±5 Ом — не менее 2 В.
Диапазон сдвига вспомогательной ШВ относительно основной ШВ (шаг 10 нс) — от 0 до 999999,99 мкс.
Предел допускаемой погрешности синхронизации основной ШВ с внешней эталонной ШВ — ±30 нс.
Питание компаратора ЧК7-54 от сети переменного тока:
— напряжение — 220±22 В;
— частота — 50±1 Гц.
Питание от источника постоянного тока — 27 В.
Потребляемая мощность:
— в режиме прогрева (30 мин) — 160 В∙А;
— от источника постоянного тока — 110 Вт.
Габаритные размеры — 520×160×425 мм.
Масса — не более 15 кг.
Принцип действия приборов приемники-компараторы ЧК7-54 основан на измерении приращения (набега) разности фаз во временной области сигналов ШВ, формируемой из опорной частоты встроенного или внешнего генератора, и сигналов эталонной ШВ, формируемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS, с последующим определением относительной погрешности по частоте внешнего генератора в режиме приемника-компаратора или автоматической синхронизации внутреннего опорного рубидиевого генератора в режиме стандарта частоты.
Технические характеристики ЧК7-54:
Входные сигналы — 5 МГц; 10 МГц.Частота выходных синусоидальных сигналов:
— синусоидальные — 1 МГц; 5 МГц; 10 МГц;
— ТТЛ — 10 МГц.
Пределы допускаемой относительной погрешности измерения относительной отстройки частоты высокостабильного генератора за 24 часа — не более ±1·10–12.
Пределы относительной погрешности по частоте выходных сигналов в режиме слежения за космическими аппаратами ГЛОНАСС/GPS — не более ±2·10–12.
Среднеквадратическое значение напряжения выходных сигналов на нагрузке 50 Ом — от 0,5 В до 1,2 В.
Среднеквадратическое относительное двухвыборочное отклонение частоты выходных сигналов через 2 часа после включения при работе от внутреннего опорного генератора:
— за 1 с — не более 1,5·10–11;
— за 10 с — не более 6·10–12;
— за 100 с — не более 3·10–12.
Параметры сигнала ЧК7-54 на выходе основной и вспомогательной (задержанной) ШВ:
— период следования импульсов — 1 с;
— полярность импульсов — положительная;
— длительность импульсов — от 10 мкс до 30 мкс;
— амплитуда импульсов на нагрузке 50±5 Ом — не менее 2 В.
Диапазон сдвига вспомогательной ШВ относительно основной ШВ (шаг 10 нс) — от 0 до 999999,99 мкс.
Предел допускаемой погрешности синхронизации основной ШВ с внешней эталонной ШВ — ±30 нс.
Питание компаратора ЧК7-54 от сети переменного тока:
— напряжение — 220±22 В;
— частота — 50±1 Гц.
Питание от источника постоянного тока — 27 В.
Потребляемая мощность:
— в режиме прогрева (30 мин) — 160 В∙А;
— от источника постоянного тока — 110 Вт.
Габаритные размеры — 520×160×425 мм.
Масса — не более 15 кг.
Принцип действия приборов приемники-компараторы ЧК7-54 основан на измерении приращения (набега) разности фаз во временной области сигналов ШВ, формируемой из опорной частоты встроенного или внешнего генератора, и сигналов эталонной ШВ, формируемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS, с последующим определением относительной погрешности по частоте внешнего генератора в режиме приемника-компаратора или автоматической синхронизации внутреннего опорного рубидиевого генератора в режиме стандарта частоты.
Условия эксплуатации:
- Температура окружающего воздуха — от +15° С до +35° С.
- Относительная влажность воздуха при +25° С — не более 95%.
- В приемнике-компараторе ЧК7-54 реализован стандарт частоты, автоматически синхронизируемый по сигналам СРНС ГЛОНАСС/GPS.
