Анализатор спектра СК4-56

Анализатор спектра СК4-56 – это высокочувствительный и высокоточный прибор, предназначенный для детального анализа спектральных характеристик радиочастотных сигналов. Этот прибор находит широкое применение в радиоэлектронике, телекоммуникационных системах, научных исследованиях и разработке новых технологий.

Назначение анализатора спектра СК4-56

• Анализатор спектра СК4-56 (СК456, СК4 56, ck4-56, ck4 56, ck456)
• Для исследования спектров сигналов произвольной формы и модуляции, а также спектров стационарных шумов.
• Диапазон частот 0,01кГц-300 МГц.
• Полоса обзора 0,05–50 кГц (дискретно через 1, 2, 5).
• Полоса пропускания на уровне — 3дБ: 3Гц, 10Гц, 30Гц, 100Гц, 300Гц.
• Погрешность измерения:
  уровней 5–8%;
• отношений уровней ± (3–10)%:
  частоты ±(10–4 + П + 1) Гц.

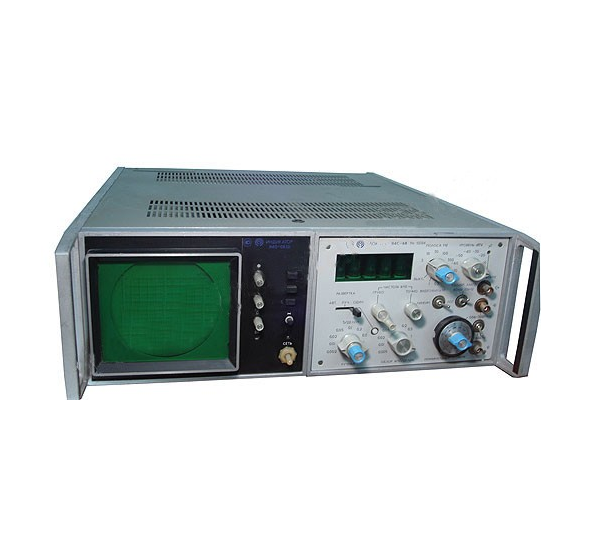

СК4-56 анализаторы спектра состоят из индикатора Я40-0830 с блоком низкой частоты Я4С-68.
Анализатор спектра СК4-56 предназначен для исследования спектров сигналов произвольной формы и модуляции, а также спектров стационарных шумов.
Высокая разрешающая способность, малый уровень паразитной модуляции гетеродина, а также наличие дополнительного смесителя, расширяющего диапазон частот до 300 МГц с помощью внешнего гетеродина, позволяют изучить спектр вблизи несущей.
Благодаря большому динамическому диапазону Анализаторы спектра СК4-56 можно использовать для исследования паразитной шумовой модуляции источников сигнала и обнаружения искажений, вызываемых нелинейностями трактов. Наличие следящего генератора, формирующего сигнал частотой, равной частоте настройки прибора Анализатор спектра СК4-56, позволяет измерять АЧХ четырехполюсников с высокой разрешающей способностью и точностью.

Характеристики СК4-56

Диапазон частот 0,01кГц-300 МГц. Полоса обзора 0,05–50 кГц (дискретно через 1, 2, 5). Полоса пропускания на уровне — 3дБ: 3Гц, 10Гц, 30Гц, 100Гц, 300Гц. Погрешность измерения: уровней 5–8%; отношений уровней ± (3–10)%: частоты ±(10–4 + П + 1) Гц.
Уровень собственных шумов в полосе пропускания З Гц: 500 нВ (10 Гц), 200 нВ (20 Гц), 30 нВ (>1 кГц).
Динамический диапазон прибора Анализатор спектра СК4-56:
по интермодуляционным искажениям 80 дБ; по гармоническим составляющим 90 дБ.
Уровень максимального входного сигнала 8 В. Неравномерность АЧХ прибора Анализатор спектра СК4-56: ±3% (20 Гц-20 кГц), ±5% (10 Гц-60 кГц). Время развертки 0,02–50 с. Диапазон частот: 0,01–60 кГц; до 300 МГц с внешним гетеродином. Динамический диапазон до 90 дБ. Разрешающая способность 3 Гц. Измеряет уровни частоты спектральных составляющих и АЧХ четырехполюсников.
Потребляемая прибором Анализатор спектра СК4-56 мощность 150 В·А. Габариты 480×100×555 мм. Масса 22 кг.
