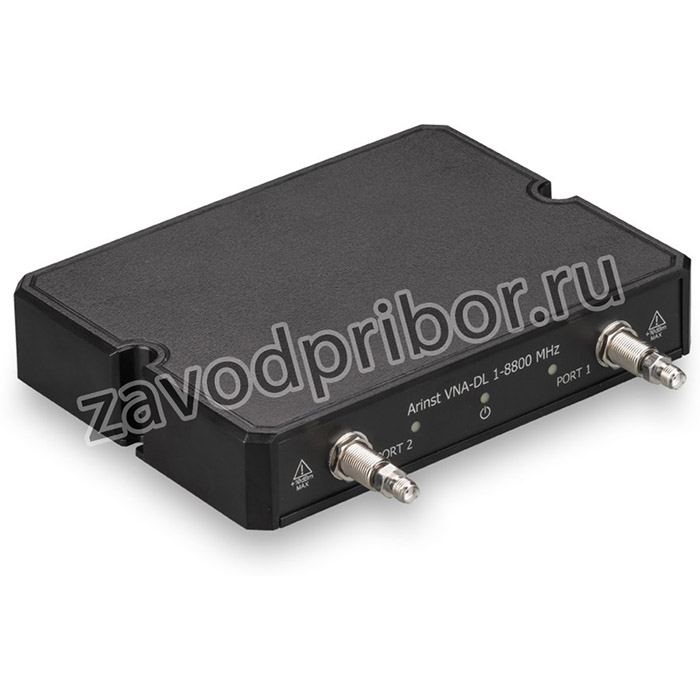

Двухпортовый векторный анализатор цепей ARINST VNA-DL 1-8800 MHz выполнен в пластиковом корпусе в виде настольного прибора, предназначен для измерений параметров различных радиотехнических устройств (антенн, фильтров, усилителей и т.д.) при разработке и изготовлении телекоммуникационного оборудования. Прибор идеально подходит для мастерских, радиолюбителей, учебных заведений, сервисных центров. Для работы требуется ПК с ОС Windows 7-10 (в комплект поставки не входит).
Например, с помощью прибора можно выполнить следующие работы:
- Произвести согласование импедансов с помощью диаграммы Смита
- Настроить антенну
- Измерить коэффициент стоячей волны
- Измерить АЧХ пассивных и активных устройств
- Измерить ФЧХ пассивных и активных устройств
- Настроить фильтры основной селекции, фильтры промежуточной частоты
- Измерить затухание в кабеле, микрополосковой линии, волноводе
- Измерить расстояние до повреждения в кабеле или его длину
Для калибровки прибора рекомендуется использовать готовые калибровочные наборы с разъемами N-типа и SMA-типа.
Во избежание преждевременного износа разъемов прибора мы рекомендуем проводить измерения с накрученными переходниками из комплекта поставки.
Преимущества двухпортового векторного анализатора цепей ARINST VNA-DL 1-8800 MHz:
- широкий диапазон рабочих частот: от 1 до 8800 МГц
- высокая скорость сканирования - 500 точек/с
- малая погрешность измерения коэффициента отражения: 0,25 дБ и 0,7° во всем диапазоне частот
- отображение практически всех возможных интерпретаций коэффициента отражения и коэффициента передачи
- измерение потерь и расстояния до повреждения в кабеле
- сохранение пользовательских предустановок и результатов измерений - трасс (в формате Touchstone)
- возможность компенсации электрической длины кабеля
- сдвиг амплитудной шкалы при измерении АЧХ активных устройств и аттенюаторов
- питание и управление прибором через USB порт ПК
- малая масса и размеры: 250 грамм, 155x127x29 мм
| Технические характеристики ARINST VNA-DL 1-8800 MHz | |||
| Рабочий диапазон частот | 1-8800 МГц | ||
| Разрешение по частоте | для частот 1-140 МГц | 100 Гц | |
| для частот 140-8800 МГц | 10 кГц | ||
| Максимальное число точек сканирования | 1000 | ||
| Скорость сканирования для одного канала (ПЧ=1 кГц) | 500 точек/с | ||
| Динамический диапазон S21 (ПЧ=20 Гц) | для частот 1-4000 МГц | >80 дБ тип. 85 | |
| для частот 4000-6900 МГц | >75 дБ тип. 80 | ||
| для частот 6900-8800 МГц> | >65 дБ тип. 75 | ||
| Направленность моста нескорректированная во всём диапазоне, не менее | 12 дБ | ||
| Направленность эффективная1 (после полной однопортовой калибровки), не менее | 55 дБ | ||
| Коэффициент стоячей волны по входу, не более | 2 (1.3 тип.) | ||
| Погрешность измерения фазы1, не более | 0,7о | ||
| Погрешность измерения магнитуды1, не более | 0,25 дБ | ||
| Разрешение определения расстояния до повреждения2 | (C x VF) / 2S м | ||
| Максимальная длина измеряемого кабеля3, при VF=1 | 3000 м | ||
| Компенсация электрической длины кабеля, при VF=1 | ±3 м | ||
| Максимальное постоянное напряжение на входе | 25 В | ||
| Максимальная мощность входного сигнала, подводимая к портам | + 10 дБм | ||
| Максимальная мощность зондирующего сигнала, не более | -3 дБм | ||
| Отображаемые графики | диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО) и коэффициента передачи (КП); магнитуда КО и КП; логарифмическая магнитуда КО и КП; КСВ; дистанция до повреждения; потери в кабеле: групповое время задержки | ||
| Число запоминаемых пользовательских настроек | не ограничено | ||
| Число запоминаемых трасс | не ограничено | ||
| Рабочий диапазон температур | 0 ... +40оС | ||
| Интерфейс подключения к ПК | USB | ||
| Максимальный потребляемый ток, не более | 1 А | ||
| Габаритные размеры (ДxШxВ) | 155x127x29 мм | ||
| Масса | 0,25 кг | ||
1 Измерение выполняется после прогрева прибора продолжительностью не менее пяти минут с проведением полной двухпортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.
2 Где С - скорость света м/с; VF - фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S - диапазон частот сканирования (Гц).
3 Зависит от величины затухания в кабеле и является пределом индикации
