СИП4 4х70,0

Назначение
Провод СИП-4 ( кабель СИП 4) предназначен для использования на воздушных линиях электропередач (ВЛ).

Номинальное напряжение до 0.6/1 кВ включительно, номинальная частота - 50 Гц.

Область применения СИП-4: ответвление от ВЛ к вводу, прокладка по стенам сооружений и зданий

Провода СИП-4 (кабель СИП 4) изготавливаются по ТУ в соответствии с требованиями ГОСТ Р 52373-2005, с учетом новых положений закона «О техническом регулировании» (раздел 2.1.1).

Код ОКП 335 5332.

Подлежит обязательной сертификации в системе Госстандарта России.

Срок службы проводов, изготовленных по ГОСТ - не менее 40 лет, по ТУ - не менее 30 лет.

Гарантийный срок эксплуатации - 3 года. Гарантийный срок исчисляют с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Описание и конструкция СИП-4

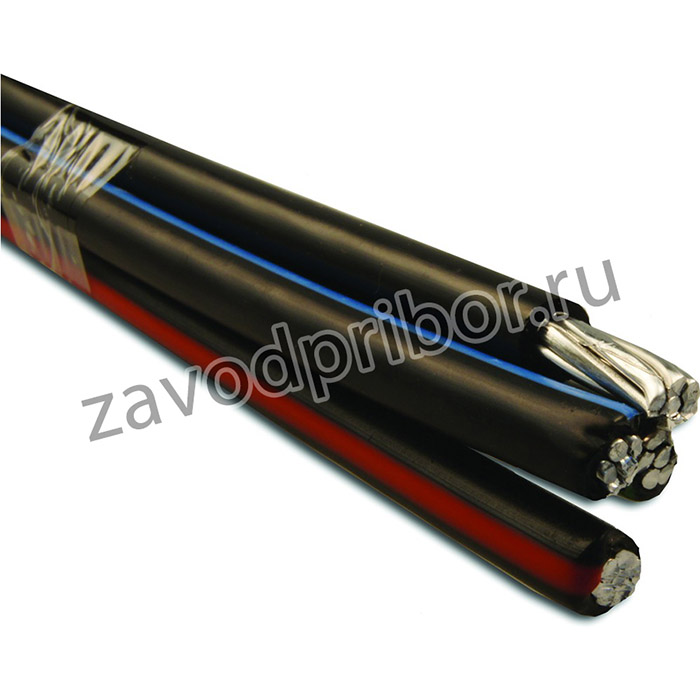

СИП-4 - самонесущие изолированные провода без несущего троса.

Токопроводящие жилы у кабеля СИП 4 — алюминиевые, круглые, многопроволочные, уплотненные (компактированные), сечение жил 16; 25 мм (по ГОСТ); 35-95 мм (по ТУ).Число жил провода: 2 — 4. Скрутка жил для 16-25 мм - правое направление, для 35-240мм – левое. Шаг скрутки не более 45 см. Изоляция черного цвета. Изоляция проводов экструдирована.

Толщина изоляции основных жил, на напряжение 0.66/1 кВ должна соответствовать указанной в таблице:

Номинальное сечение, мм 2	Номинальная толщина изоляции мм	Минимальная толщина изоляции мм
16-35	1.3	1.07
50-54.6	1.5	1.25
70-150	1.7	1.43
185-240	1.9	1.61

СИП с 4 — провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.

СИП т 4 — провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из атмосферостойкого термопластичного полиэтилена.

СИП н 4 — провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из композиции полиэтилена с пониженной горючестью.

По требованию заказчика в фазные токопроводящие и изолированную нулевую несущую жилы провода СИП 4 должен быть введен водоблокирующий элемент, исключающий продольное распространение влаги вдоль жилы провода СИП 4 при ее попадании в местах крепления или повреждения изоляции. В этом случае к обозначению марки провода добавляется индекс "г".

В условное обозначение проводов должны входить:

- марка провода с добавлением через интервал группы цифр (через знак умножения),
- последовательно указывающих число и номинальное сечение основных, нулевой несущей и вспомогательных жил, разделенных между собой знаком плюс;
- номинальное напряжение провода (через тире);
- обозначение технических условий на провод конкретной марки (через интервал).

Примеры условных обозначений:
Провод СИП-2 3 70+1 ? 95 + 2 25 — 0.6/1 ТУ** - провод самонесущий изолированный для воздушных линий электропередачи, с тремя основными жилами номинальным сечением 70 мм 2, с изолированной нулевой несущей жилой номинальным сечением 95 мм 2, с двумя вспомогательными токопроводящими жилами номинальным сечением 25 мм 2 на номинальное напряжение 0.6/1 кВ

Условия монтажа и эксплуатации СИП-4
Вид климатического исполнения проводов сечением 16 и 25мм - B, категории размещения 1, 2 и 3 по ГОСТ 15150-69;

Вид климатического исполнения для проводов 35-95 мм — УХЛ, категории размещения — 1, 2, 3 по ГОСТ 15150-69.

Эксплуатация проводов при температуре от - 60°С до + 50°С (для климатического исполнения –В);

Эксплуатация проводов при температуре от - 60°С до + 40°С (для климатического исполнения –УХЛ);

Монтаж проводится при температуре окружающей среды не ниже - 20°С

Допустимый нагрев токопроводящей жилы при эксплуатации не более 90?С

Радиус изгиба (при монтаже и установленного на опорах провода) не менее 10 наружных диаметров провода (для климатического исполнения –В).

Радиус изгиба (при монтаже и установленного на опорах провода) не менее 7.5 наружных диаметров провода (для климатического исполнения –УХЛ).

Строительная длина провода согласовывается при заказе.

Технические характеристики СИП-4
Электрическое сопротивление основных жил постоянному току, пересчитанное на температуру 20°С и 1 км длины, соответствуют ГОСТ 22483.

Удельное объемное сопротивление изоляции и защитной изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1 1012 Ом·см.

Провода после выдержки в воде при температуре (20 ± 10)°C в течение не менее 10 мин выдерживают на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин — 4 кВ;

Самонесущие изолированные провода выдерживают на образцах испытание переменным напряжением 10 кВ частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20 ± 10)°C в течение не менее 24 ч.

Требования к упаковке СИП-4
Провода поставляются на барабанах.

Допускается поставка СИП4 с основными жилами номинальным сечением до 25 мм 2 включительно в бухтах. Масса бухты не должна превышать 25 кг.

Этикетка или паспорт провода, содержащие указания по эксплуатации, должны быть помещены в водонепроницаемую упаковку и прикреплены к щеке барабана или к бухте.

Требования к маркировке СИП-4
Основные токопроводящие жилы СИП-4 должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции или печатным способом.

Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Маркировка цифрами и буквами тиснением или печатным способом производиться с интервалом не более 500 мм. Высота цифр (букв) не менее 5 мм, ширина — не менее 2 мм (для цифры 1 минимальная ширина — 1 мм).

Отличительное обозначение, выполненное печатным способом или в виде цветных продольных полос, должно быть стойким к воздействию солнечного излучения в течение всего срока службы.

На поверхности изоляции одной из основных токопроводящих жил с интервалом не более 500 мм должно быть нанесено тиснением или печатным способом: кодовое обозначение или товарный знак, или наименование предприятия- изготовителя; марка провода и год его выпуска.

Маркировка, нанесенная печатным способом, должна быть четкой и прочной.

На щеке барабана или на ярлыке, прикрепленном к барабану или бухте указываются

- товарный знак или наименование предприятия-изготовителя;
- условное обозначение провода;
- дата изготовления;
- масса провода брутто, кг (при поставке на барабанах);
- длина провода, м;
- заводской номер барабана;
- знак соответствия (при наличии сертификата).
Требования к условиям хранения СИП-4
Кабели могут храниться в закрытых помещениях и под навесом, при Т от -50° до 50°С, при относительной влажности воздуха 75% при 15°С.

Массогабаритные параметры СИП-4

Количество жил х сечение, мм	Диаметр провода, мм	Масса 1 км провода, кг
2х16	14.4	135.0
2х25	16.6	195.9
3х16	15.5	202.5
3х25	17.9	293.8
4х16	17.4	270.0
4х25	20.0	391.8
2х35	18.6	257
2х50	21.6	340
2х70	25.6	490
2х95	29.0	655
3х35	20.0	385
3х50	23.3	510
3х70	27.6	735
3х95	31.2	982
4х35	22.5	514
4х50	26.1	679
4х70	30.9	980
4х95	35.0	1309

Номинальное сечение основных жил, мм 2	Допустимый ток нагрузки, А, не более	Допустимый ток односекундного короткого замыкания, кА, не более
16	100	1.5	-
25	130	2.3
35	160	3.2
50	195	4.6
70	240	6.5
95	300	8.8
120	340	10.9
150	380	13.2
185	436	16.5
240	515	22.0

Доступные методы контроля качества СИП-4
Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов:

- толщина изоляции и оболочки.
- условное обозначение провода; - дата изготовления; - масса провода брутто, кг (при поставке на барабанах);
- длина провода, м; - заводской номер барабана;
- знак соответствия (при наличии сертификата)
- условное обозначение провода;
- дата изготовления;
- масса провода брутто, кг (при поставке на барабанах);
- длина провода, м;
- заводской номер барабана;
- знак соответствия (при наличии сертификата).
