Модуль представляет собой распаянную микросхему с минимальной обвязкой из конденсатора и светодиода с резистором, извещающего о срабатывании сенсора.
Сенсорный выключатель TTP223 выполнен на базе микросхемы TTP223 в виде бескорпусной платы на емкостном принципе, и может работать в режиме с фиксацией и без фиксации включения при касании рукой или поднесении руки на небольшое расстояние (до 5 мм).
Датчик касания модуля TTP223 имеет площадку в виде металлизированной поверхности печатной платы с надписью "touch", при поднесении или касании его рукой, происходит включение светодиода на плате и на выходе "Q" появляется напряжение.

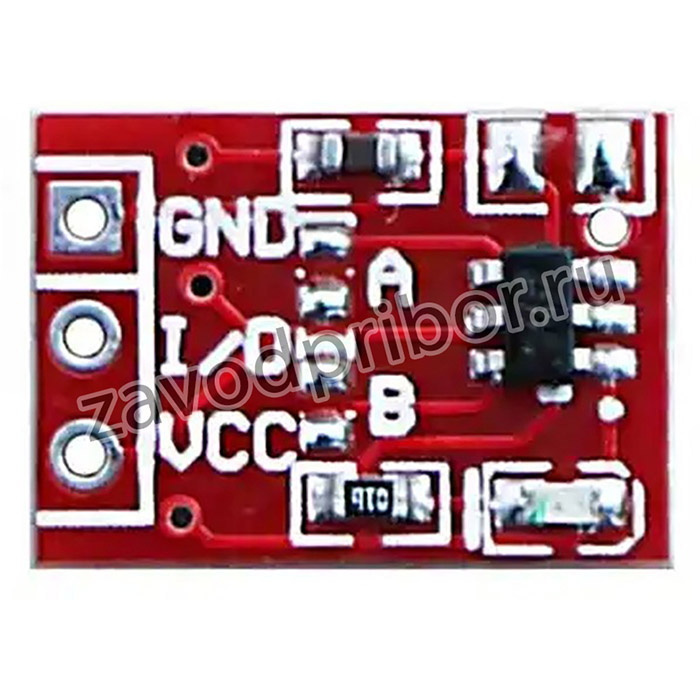

Так же на модуле есть пары выводов под запайку: А и В. Пара А служит для выбора уровня на выходе модуля при срабатывании (по умолчанию высокий уровень, в запаянном состоянии - низкий). Пара В : для управления типом срабатывания ( по умолчанию кнопка, в запаянном состоянии триггер). Кроме того, рядом с микросхемой TTP223 имеется место под установку конденсатора от 0 до 50 пФ для снижения чувствительности сенсора, сюда же подпаивается проводок для выносного сенсора.
Технические характеристики:
Микросхема: TTP223-BA6
Напряжение питания: 1,8-5,5В
Потребляемый ток (в покое, при VCC= 3 В): 70 мка
Потребляемый ток (при срабатывании, при VCC= 3 В): 5мА
Потребляемый ток (в покое, при VCC= 5 В): 130 мкА
Потребляемый ток (при срабатывании, при VCC= 5 В): 16 мА
Выходной уровень (при VCC= 3 В): 2.6В (высокий) / 0 (низкий)
Выходной уровень (при VCC= 5 В), В: 4В (высокий) / 0 (низкий)
Максимальное время срабатывания (при VCC= 3 В): 220 мС
Количество каналов: 1
Размеры платы, мм: 11*15 мм
Вес: 2гр
Сенсорный выключатель TTP223 выполнен на базе микросхемы TTP223 в виде бескорпусной платы на емкостном принципе, и может работать в режиме с фиксацией и без фиксации включения при касании рукой или поднесении руки на небольшое расстояние (до 5 мм).
Датчик касания модуля TTP223 имеет площадку в виде металлизированной поверхности печатной платы с надписью "touch", при поднесении или касании его рукой, происходит включение светодиода на плате и на выходе "Q" появляется напряжение.
Так же на модуле есть пары выводов под запайку: А и В. Пара А служит для выбора уровня на выходе модуля при срабатывании (по умолчанию высокий уровень, в запаянном состоянии - низкий). Пара В : для управления типом срабатывания ( по умолчанию кнопка, в запаянном состоянии триггер). Кроме того, рядом с микросхемой TTP223 имеется место под установку конденсатора от 0 до 50 пФ для снижения чувствительности сенсора, сюда же подпаивается проводок для выносного сенсора.
Технические характеристики:
Микросхема: TTP223-BA6
Напряжение питания: 1,8-5,5В
Потребляемый ток (в покое, при VCC= 3 В): 70 мка
Потребляемый ток (при срабатывании, при VCC= 3 В): 5мА
Потребляемый ток (в покое, при VCC= 5 В): 130 мкА
Потребляемый ток (при срабатывании, при VCC= 5 В): 16 мА
Выходной уровень (при VCC= 3 В): 2.6В (высокий) / 0 (низкий)
Выходной уровень (при VCC= 5 В), В: 4В (высокий) / 0 (низкий)
Максимальное время срабатывания (при VCC= 3 В): 220 мС
Количество каналов: 1
Размеры платы, мм: 11*15 мм
Вес: 2гр
