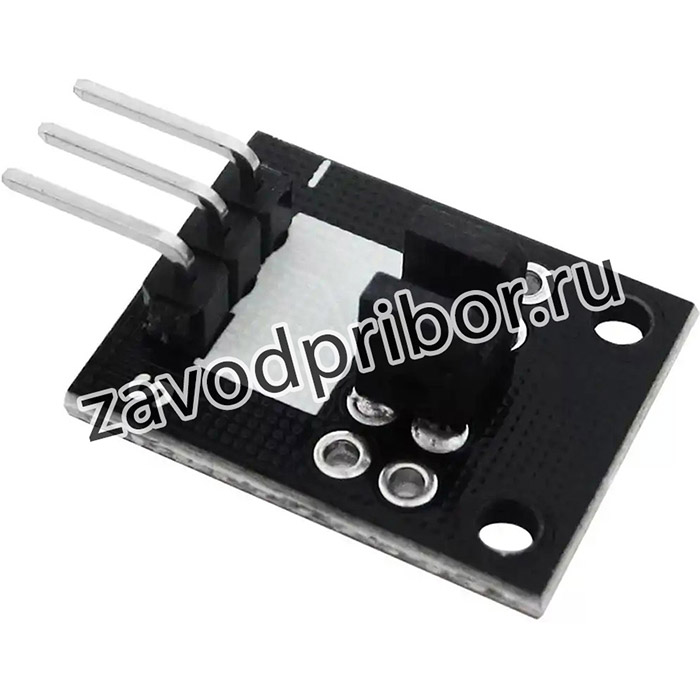

Модуль предназначен для обнаружения прерывания светового луча, и передачи соответствующей информации контроллеру для дальнейшей обработки или исполнительному механизму. Основное преимущество использование данного модуля - это отсутствие механического размыкания, что дает почти неисчерпаемый ресурс, и минимизирует поломки и техническое обслуживание. Так же отсутствие механического контакта отменяет дребезг, побочный эффект любых механических кнопок, но всё равно при написании своих программ мы рекомендуем использовать минимальную задержку.
Основные параметры модуля KY-010.
Напряжение питания: 5 В.
Датчик света: фототранзистор
Световой диапазон: ИК
Габариты: 19,1x15,2x6.6 мм
Принципиальная электрическая схема.
Резистор R1 ограничивает рабочий ток светодиода датчика. Резистор R2 подтягивающий, он создает положительный потенциал на выводе S когда транзистор закрыт, и не создает замыкания к выводу +5 В при открытом транзисторе. Итак, при включении модуля и подаче питания - на светодиод подается напряжение, он начинает излучать свет, фототранзистор освещается этим светом и открывается, то есть по сути прижимает вывод S к минусу питания - что свидетельствует о наличии логического 0 на выводе S. Далее мы создали препятствие между светодиодом и фототранзистором любым не прозрачным предметом. Фототранзистор закрывается его сопротивление становится огромным - и на выводе S устанавливается потенциал + 5 В - это логическая
