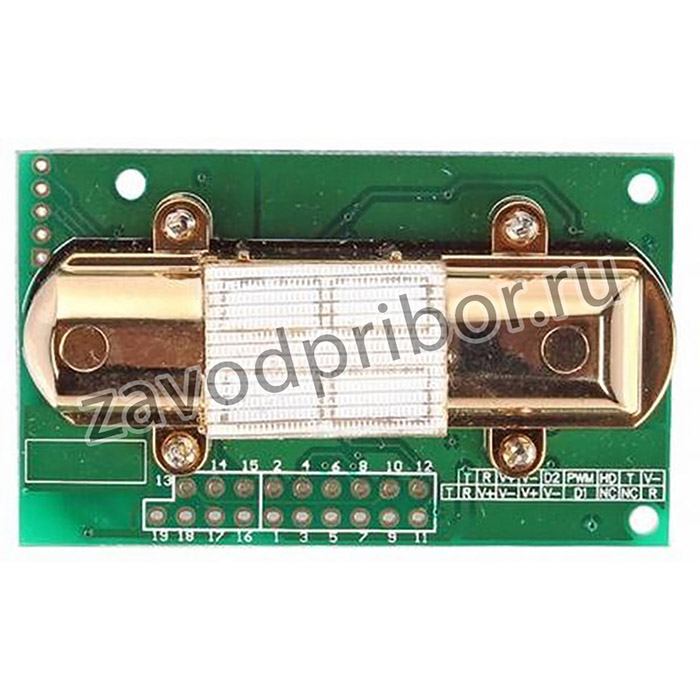

MH-Z14A NDIR CO2 SENSOR

Внимание: присутствующие датчики на складе имеют диапазон измерения: 0-5000 ppm

Углекислый газ (оксид углерода IV) - важная составляющая нашей жизни. Как и любой другой химический элемент или химическое соединение, углекислый газ участвует в большом количестве процессов, происходящих в природе. Углекислый газ занимает весьма важную роль в работе человеческого организма, его внутренних органов. Человек потребляет кислород и выделяет углекислый газ. В сутки среднестатистический человек генерирует около 1 кг CO2. В нормальных условиях, при низкой концентрации углекислый газ абсолютно безвреден. Но даже незначительное увеличение концентрации CO2 (до 0.2%-0.5%) уже вызывает негативные реакции в организме человека (слабость, сонливость, ощущение несвежести воздуха), а при повышении концентрации до 5-7% уже появляются более выраженные симптомы: головная боль, головокружение и даже потеря сознания. Концентрации свыше 10% опасны для жизни. К счастью в отличие от других опасных газов, таких как угарный (CO), углекислый газ не приводит к долговременным нарушениям работы организма и при нормализации уровня концентрации все симптомы быстро проходят. Уровень углекислого газа (СО2) в помещении можно измерить. Для этого существуют специальные датчики. К сожалению, измерение уровня углекислого газа в воздухе достаточно сложная задача и до не давнего времени подобные датчики стоили неприлично дорого, что затрудняло их применение в бытовых условиях. Но научно-технический прогресс не стоит на месте.

И сегодня появился целый ряд относительно недорогих и простых в применении датчиков углекислого газа. Один из таких вариантов - датчик MH-Z14A Датчик выпускается в диапозоне: 0-5000ppm "ppm" - это parts per million, то есть количество частиц CO2 на миллион частиц воздуха. 1000 ppm - это 0.1% содержания CO2 в воздухе. В чистом атмосферном воздухе концентрация CO2 составляет порядка 350-450 ppm. (0.03%-0.04%). В жилых помещениях концентрация углекислого газа в силу естественных причин значительно выше и может достигать 0.06%-0.1% (1000-1500 ppm), что является в целом допустимым уровнем, но некоторые чувствительные люди уже могут ощущать "нехватку чистого воздуха". Концентрации свыше 0.1% (1000 ppm) в жилых помещениях являются нежелательными, так как уже при таком уровне могут проявиться симптомы слабости. Долговременная концентрация CO2 выше 0.25% (2500 ppm) является недопустимой. Вот, почему наличие датчика CO2 в Умном Доме весьма желательно.

Если дом оборудован принудительной приточной вентиляции, то система может автоматически, без ведома человека проветрить его. А если вентиляции нет, то хотя бы сообщить о нежелательном повышении уровня углекислого газа и порекомендовать открыть окно... Таким образом, MH-Z14A вполне применим в системах домашней автоматизации для управления системами вентиляции, да и просто для информирования жильцов о концентрации углекислого газа в помещениях дома. Инфракрасные датчики газов Оптические датчики газов представляют очень важную линейку газовых датчиков, и используют одну из лучших технологий, основанную на принципе поглощения газом инфракрасного излучения. Различные газы имеют разные максимумы поглощения ИК излучения, поэтому тип и концентрация газа могут быть определены через измерение и анализ кривой поглощения газом ИК излучения. Из-за сложности такого типа датчиков, и сдвигов фаз, вносимых приборами, ИК датчики газа не стали настоящими лидерами рынка, несмотря на известные преимущества принципа детектирования. По мере научно-технологического прогресса постоянно появляются фотоэлектрические ИК приборы с небольшими габаритами и низким давлением, что позволяет сделать миниатюризацию одним из основных направлений развития датчиков газа. Не дисперсионный инфракрасный метод (NDIR) это основная технология, используемая в ИК датчиках газа. Принцип работы датчика, определяющего тип и концентрацию газа, основан на изменении интенсивности ИК излучения до и после поглощения в инфракрасном детекторе с избирательной чувствительностью. Поглощение ИК излучения это простой физический процесс. Этот процесс не зависит от кислорода, не использует ядовитые вещества, обладает прекрасной устойчивостью к вибрации и помехам. Подобные датчики могут использоваться для непрерывной работы совместно с компьютером. ИК датчики газа обладают такими заметными преимуществами как высокая точность, хорошая избирательность, прекрасная чувствительность и надежность, быстрый отклик, и линейность в широком диапазоне (0...100%).

Датчики могут широко использоваться там, где требуется высокая чувствительность, как например, при определении опасных газов, анализе выбросов в окружающую среду (выхлопные газы), обнаружении газов в угольных шахтах, мониторинге состояния окружающей среды в жилищах и медицинских учреждениях, мониторинге углекислого газа в теплицах, и в тех местах, где определенные газы трудно обнаружить с помощью датчиков других типов. Область применения инфракрасных датчиков газа очень широка и разнообразна.

Принцип работы ИК датчика газа это миниатюрный универсальный интеллектуальный прибор, который использует недисперсионный инфракрасный метод для определения концентрации определенного газа в воздухе, и имеет хорошую избирательность, стабильность, большой срок эксплуатации, а также не зависит от содержания кислорода. Встроенный датчик температуры может использоваться для компенсации температурной зависимости. Миниатюрный ИК датчик газа сочетает в себе технологию инфракрасного метода детектирования газа, и современную микропроцессорную схемотехнику. Применение Системы обогрева, вентиляции и кондиционирования воздуха. Системы мониторинга качества воздуха в помещениях. Промышленные процессы, системы мониторинга безопасности. Системы мониторинга для животноводства и сельского хозяйства.

Характеристики:

высокая чувствительность

модификации со стандартными выходными сигналами, и с первичными сигналами

миниатюрность

быстрый отклик и малое время восстановления

температурная компенсация

хорошая стабильность

большой срок эксплуатации

защита от испарений

альтернатива для каталитических датчиков MH-Z14 NDIR CO2 SENSOR

Measuring range Detection Range: 0~5%VOL optional - Working Voltage Working Voltage: 4.5 V ~ 5.5V DC - Output modes Output Signal: UART, analog voltage signal, PWM wave Characteristics: Measuring range 0-5%VOL optional Working Voltage: 4.5 - 5.5V DC Output modes: UART, analog voltage signal, PWM wave MH-Z14 NDIR Infrared gas module, CO2 Gas sensor module, is a common type, small size sensor, using non-dispersive infrared (NDIR) principle to detect the existence of CO2 in the air, with good selectivity, non-oxygen dependent and long life. Built-in temperature sensor can do temperature compensation; and it has digital output and analog voltage output. This commons type infrared gas sensor is developed by the tight integration of mature infrared absorbing gas detection technology, Precision optical circuit design and superior circuit design.

Applications: MH-Z14 NDIR Infrared gas sensor module is applied in the HVAC, indoor air quality monitoring, industrial process, safety and protection monitoring, agriculture and animal husbandry production process monitoring.

Technical parameters:

Working voltage: 4.5 V ~ 5.5V DC

Average current: < 85 mA

Interface level: 3.3 V

Measuring range: 0~5%VOL optional

Output signal: PWM, UART, 0.4-2V DC

Preheat time: 3min

Response Time: T90 < 90s

Working temperature: 0- 50°С

Working humidity: 0~95%RH

Weight: 15 g

Lifespan: >5 year

Dimension LWH: 57.5x34.7x16mm

Тип детектируемого газа Углекислый газ (CO2)
